В Storm есть редактор UML-диаграмм. Диаграмма описывается текстом на языке PlantUML, а схема строится рядом автоматически. В редакторе можно рисовать диаграммы классов, последовательностей, прецедентов, активностей, компонентов и другие диаграммы, которые поддерживает PlantUML.

Модели UML, как и BPMN, хранятся в общем списке моделей. Для них работают версии, комментарии и доступ по ссылке.

Как создать модель UML

  1. В левом меню открыть раздел «Модели».
  2. Нажать «Создать модель».
  3. В окне «Создать модель» выбрать вкладку «PlantUML».
  4. Выбрать «Создать с чистого листа» или «Создать с помощью AI».

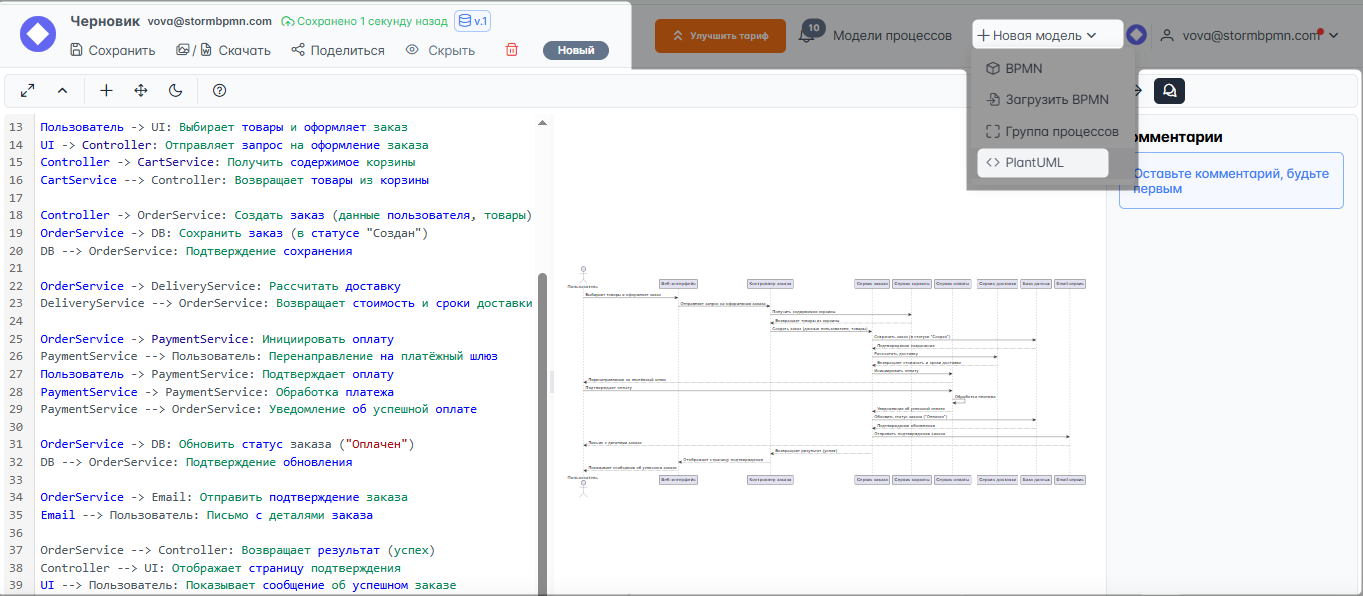

Создание модели UML

Откроется редактор с примером диаграммы классов. Пример можно сразу заменить своим кодом.

Как устроен редактор

Редактор UML

  • Код PlantUML — здесь пишется описание диаграммы.
  • Схема — диаграмма, построенная по коду. Она обновляется сама при изменении кода. Если в коде ошибка, вместо схемы появится её описание.
  • Генерация с помощью AI — панель для создания диаграммы по описанию обычными словами.
  • Комментарии — обсуждение модели с коллегами.
  • Название, версия и статус — как у моделей BPMN.

Изменения сохраняются автоматически.

Панель инструментов

Панель инструментов редактора UML

  • Сохранить как версию — зафиксировать текущее состояние модели как новую версию.
  • Поделиться — открыть окно «Поделиться моделью»: дать доступ коллегам или включить доступ по ссылке. Подробнее — в статье Как поделиться диаграммой.
  • Создать по шаблону — вставить готовый пример диаграммы: класса, последовательности, прецедента, активности или компонента.
  • Разделение экрана — расположить код и схему одно под другим или рядом.
  • Сбросить масштаб — вписать схему в окно.
  • Ещё — скачать схему в SVG или PNG, сделать копию модели, удалить модель.

Внимание

Шаблон заменяет весь код в редакторе. Если в модели уже есть своя диаграмма, перед вставкой шаблона её лучше сохранить как версию.

Как создать диаграмму с помощью AI

  1. В правом меню на вкладке «Генерация диаграммы» выбрать «AI».
  2. Описать диаграмму обычными словами: какие объекты есть в системе и как они связаны.
  3. Нажать «Сгенерировать».
  4. Посмотреть результат на схеме и нажать «Применить изменения» или «Отменить изменения».

Прошлые запросы видны на вкладке «История». Она хранится, пока открыта вкладка браузера.

Совет. Синтаксис PlantUML и примеры всех типов диаграмм — на сайте plantuml.com.
