Граф архитектуры показывает, как модели процессов связаны с ролями, системами, документами и другими моделями. На графе видно, где используется система или документ, какие роли участвуют в процессе и какие процессы зависят друг от друга. В статье описано, как устроен граф и как читать его для анализа процесса: искать пробелы в описании, центры зависимости, дубли и разрывы между процессами.
Граф архитектуры доступен на тарифе Business и выше.
Откуда берутся узлы и связи
Граф строится автоматически по данным моделей — рисовать его не нужно.
Узлы графа:
- Диаграмма — модель процесса BPMN.
- Роль — роль из справочника ролей команды.
- Система и Документ — элементы архитектуры этих типов.
- Элементы архитектуры других типов (клиент, коммуникация и т. д.) тоже попадают на граф, но отображаются со значком вопроса и типом «Неизвестно».
Связи появляются, когда:
- на задачу модели назначена роль;
- на задачу модели назначен элемент архитектуры;
- модель ссылается на другую модель — через ссылку на событии или вызов процесса.
Если связей пока нет, граф будет пустым — с подсказкой «Граф архитектуры пуст». Подробнее о назначении ролей и элементов архитектуры — в статьях Роли и Как добавить элемент архитектуры на задачу.
Где открыть граф
Граф открывается в двух местах:

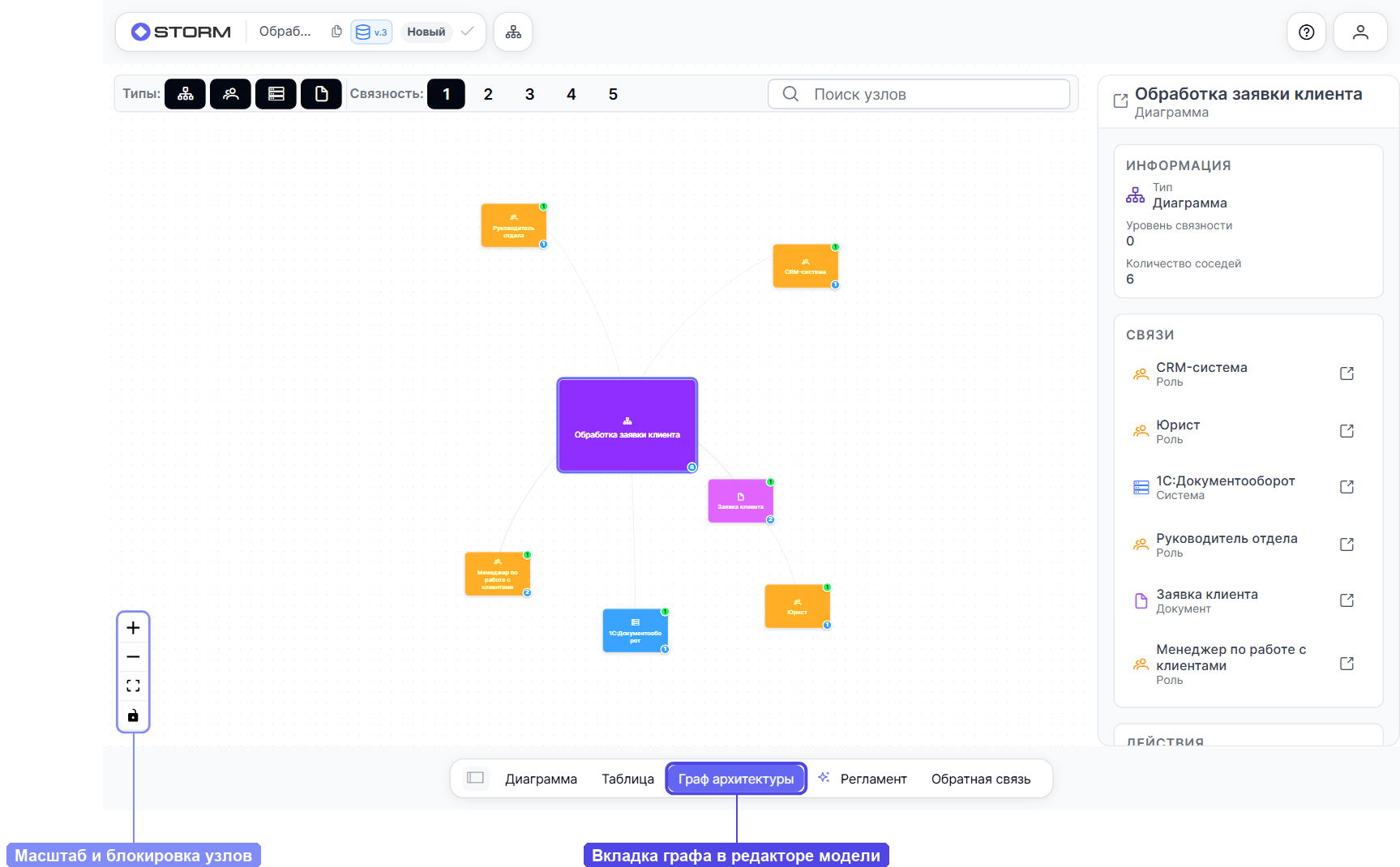

- В редакторе модели — вкладка «Граф архитектуры» внизу экрана. В центре графа — текущая модель, вокруг — всё, что с ней связано.

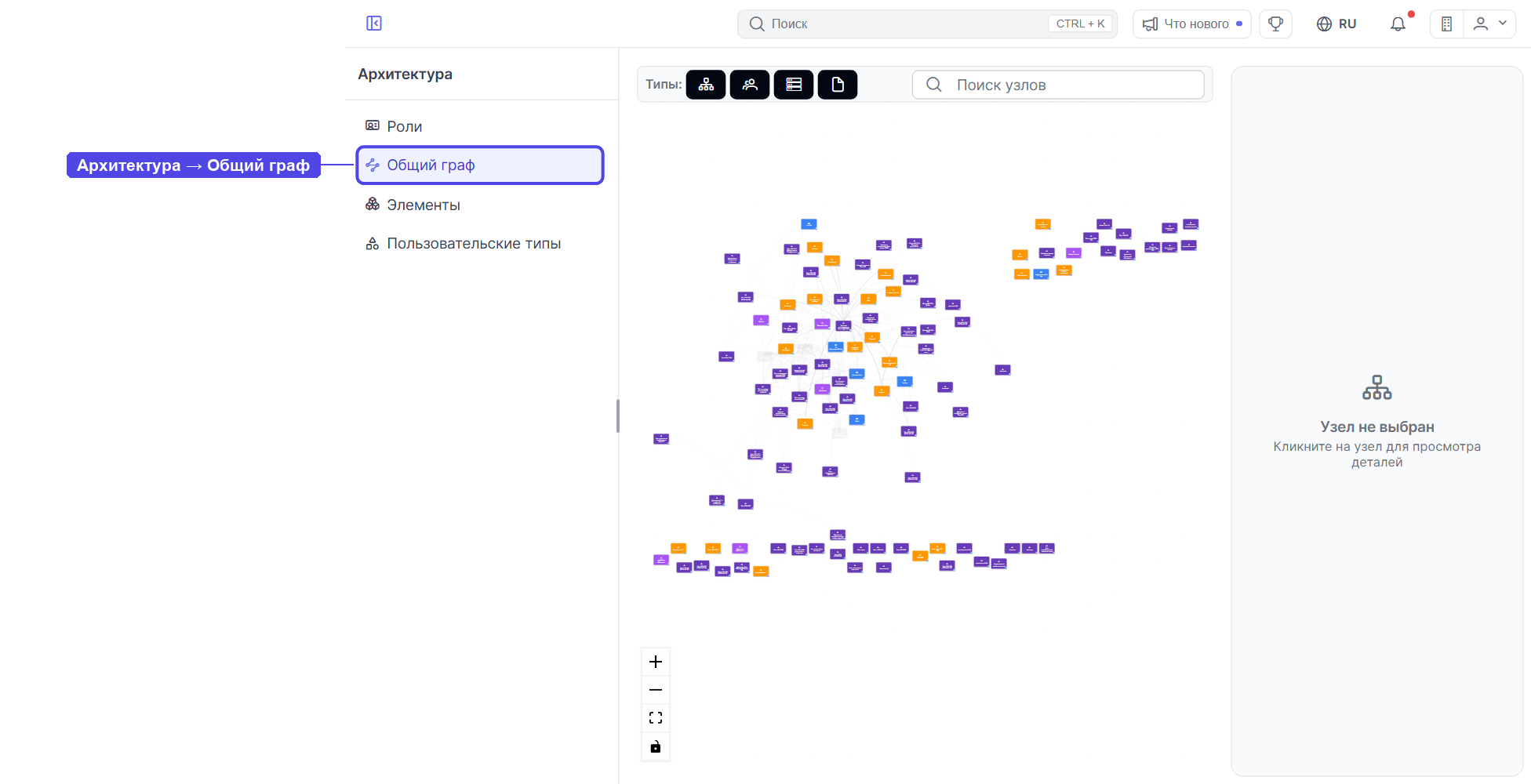

- В разделе «Архитектура» → «Общий граф» — граф всей команды: все модели, роли и элементы архитектуры сразу.
Как устроен граф
Каждый узел — цветная карточка со значком типа и названием. Цвет зависит от типа: модели — фиолетовые, роли — оранжевые, системы — синие, документы — розовые.

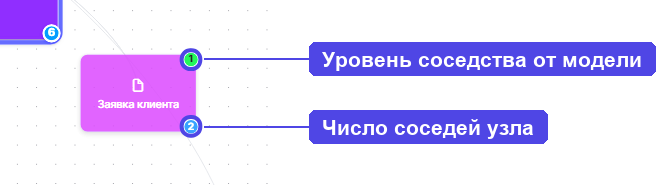

На карточке два бейджа:
- зелёный, справа сверху — уровень соседства: на сколько шагов связей узел отстоит от модели, с которой открыт граф;
- синий, справа снизу — сколько у узла прямых связей. Во вкладке редактора у роли и элемента архитектуры учитывается каждое назначение: роль на трёх задачах модели — бейдж 3. На общем графе считаются разные соседи.
Узлы можно перетаскивать мышью — граф запомнит их положение в этом браузере. Слева внизу — кнопки масштаба: приблизить, отдалить, вписать граф в экран и запретить перетаскивание узлов (замок).
Панель управления

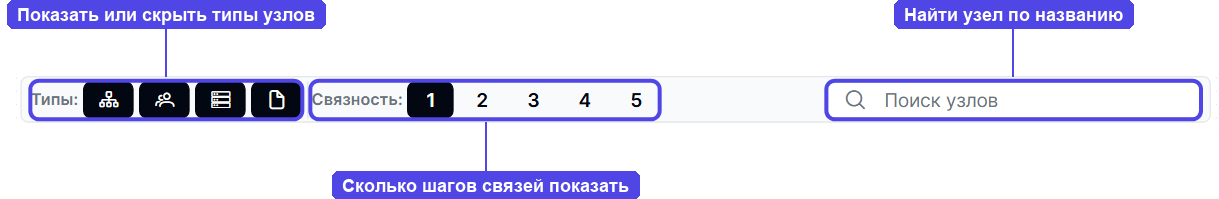

Над графом — панель управления:
- Типы — четыре кнопки: диаграммы, роли, системы и документы. Нажать на кнопку, чтобы скрыть или снова показать узлы этого типа. Например, оставить только модели и системы.
- Связность (только во вкладке редактора) — сколько шагов связей показать от текущей модели, от 1 до 5. При значении 1 видны только узлы, напрямую связанные с моделью. При значении 2 — ещё и их соседи: например, другие модели, где используется та же система.
- Поиск узлов — ввести часть названия и выбрать узел в списке результатов: граф приблизится к нему.
Карточка выбранного узла

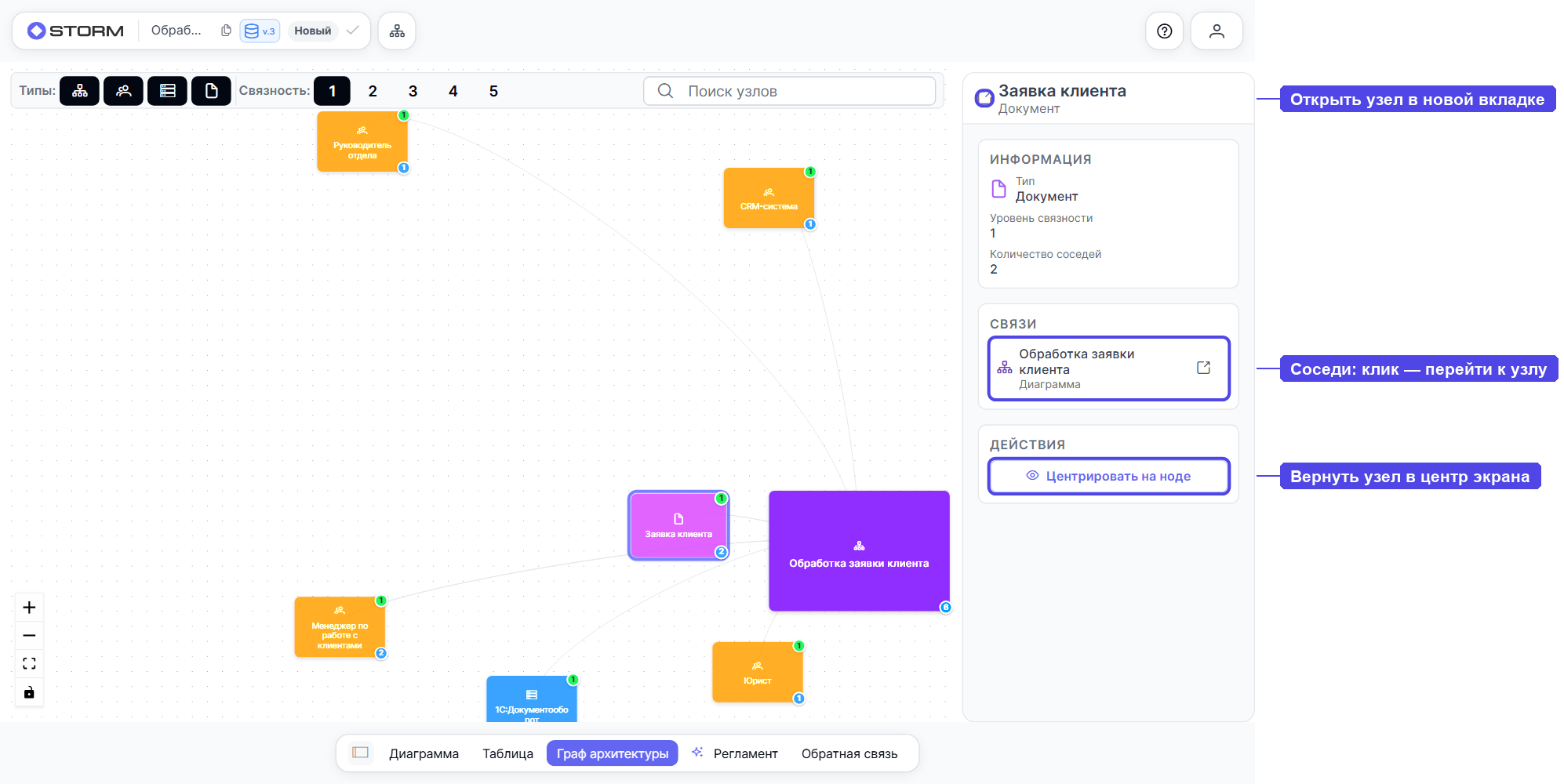

Нажать на узел — справа откроется его карточка, а соседи узла выстроятся вокруг него по кругу. Нажать на пустое место графа — узлы вернутся на прежние места.
В карточке узла:
- Название и тип узла. Значок со стрелкой рядом с названием открывает узел в новой вкладке: модель — в редакторе, роль или элемент архитектуры — в его карточке.
- Информация — тип, уровень связности и количество соседей.
- Связи — список соседей узла. Нажать на соседа, чтобы граф приблизился к нему; значок со стрелкой открывает соседа в новой вкладке.
- Действия — кнопка «Центрировать на ноде» возвращает выбранный узел в центр экрана.
Как читать граф: анализ процесса
Граф — не просто картинка связей. По нему можно проверить, насколько полно описан процесс, найти ключевые зависимости и расхождения в справочниках. Ниже — что именно граф показывает, в каком порядке его смотреть и какие выводы делать.
Что граф показывает, а что нет
Связь на графе означает одно из трёх:
- модель — роль: роль назначена хотя бы на одну задачу модели;
- модель — элемент архитектуры: система или документ назначены на задачу модели;
- модель — модель: одна модель ссылается на другую через событие или вызов процесса.
Прямых связей «роль — система» на графе нет. Роль и система связаны через общую модель: если обе соединены с одним процессом, значит, они участвуют в нём вместе. На одной ли задаче — граф не показывает. Это видно в самой модели: во вкладке «Таблица» или в карточке роли («Участвует в процессах»).
Граф показывает структуру, а не нагрузку: длительность задач, объёмы и очереди на нём не видны. Узкое место на графе — это узел, от которого зависит много процессов, а не задача, на которой копится очередь. Узкие места по времени и загрузке ищет DES-симуляция — кнопка «Оптимизация» в верхнем меню редактора.
С чего начать: порядок просмотра
- Открыть граф своей модели (вкладка «Граф архитектуры» в редакторе) со связностью 1. Это «паспорт» процесса: кто его выполняет и с какими системами и документами он работает.
- Проверить полноту. Посмотреть, все ли ожидаемые роли, системы и документы есть вокруг модели. Чего не хватает — то не размечено на задачах.
- Посмотреть на синие бейджи. Во вкладке редактора у роли и элемента архитектуры бейдж показывает, сколько раз он связан с моделью: если роль назначена на четыре задачи, будет 4. Так видно, на ком и на чём держится процесс.
- Поднять связность до 2. Вокруг соседей появятся другие модели — процессы, которые используют те же роли, системы и документы. Это зона влияния: что ещё затронет изменение в этом процессе.
- Открыть общий граф команды («Архитектура» → «Общий граф») и найти узлы с самыми большими бейджами.

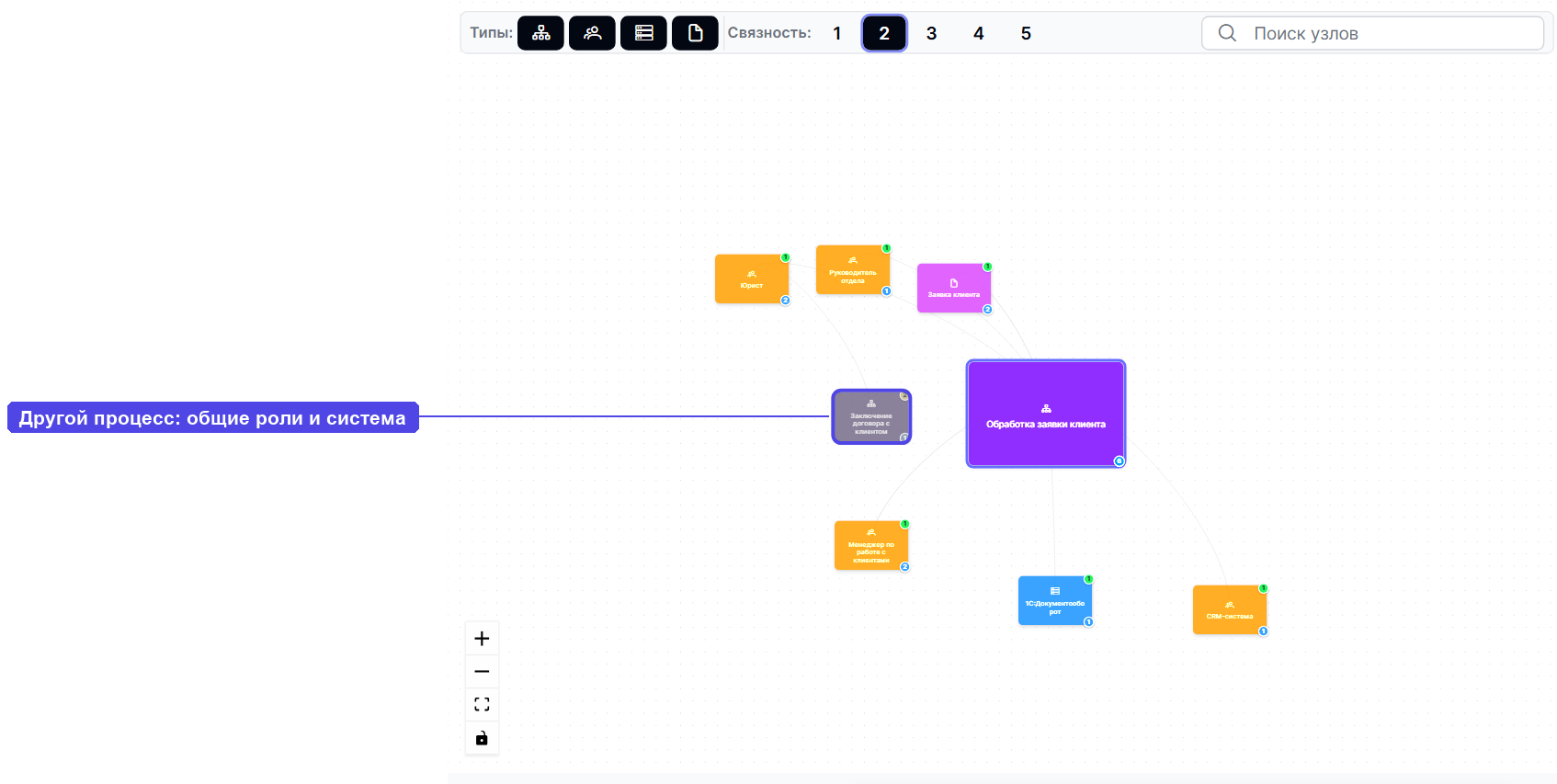

Пример: граф процесса «Обработка заявки клиента» со связностью 2. Через общие роли и систему появился ещё один процесс — «Заключение договора с клиентом». Если поменять что-то в этих ролях или в системе, изменение затронет оба процесса.
На что смотреть и какие выводы делать
Узел с большим числом соседей — центр зависимости. Если система связана с десятком процессов, её отказ или замена затронет их все. Если роль участвует во многих процессах, на ней может копиться нагрузка: это кандидат на проверку загрузки, дублирование исполнителей или разделение роли. Что сделать: составить список зависимых процессов (карточка узла → «Связи»), оценить риск, для роли — проверить загрузку в DES-симуляции.

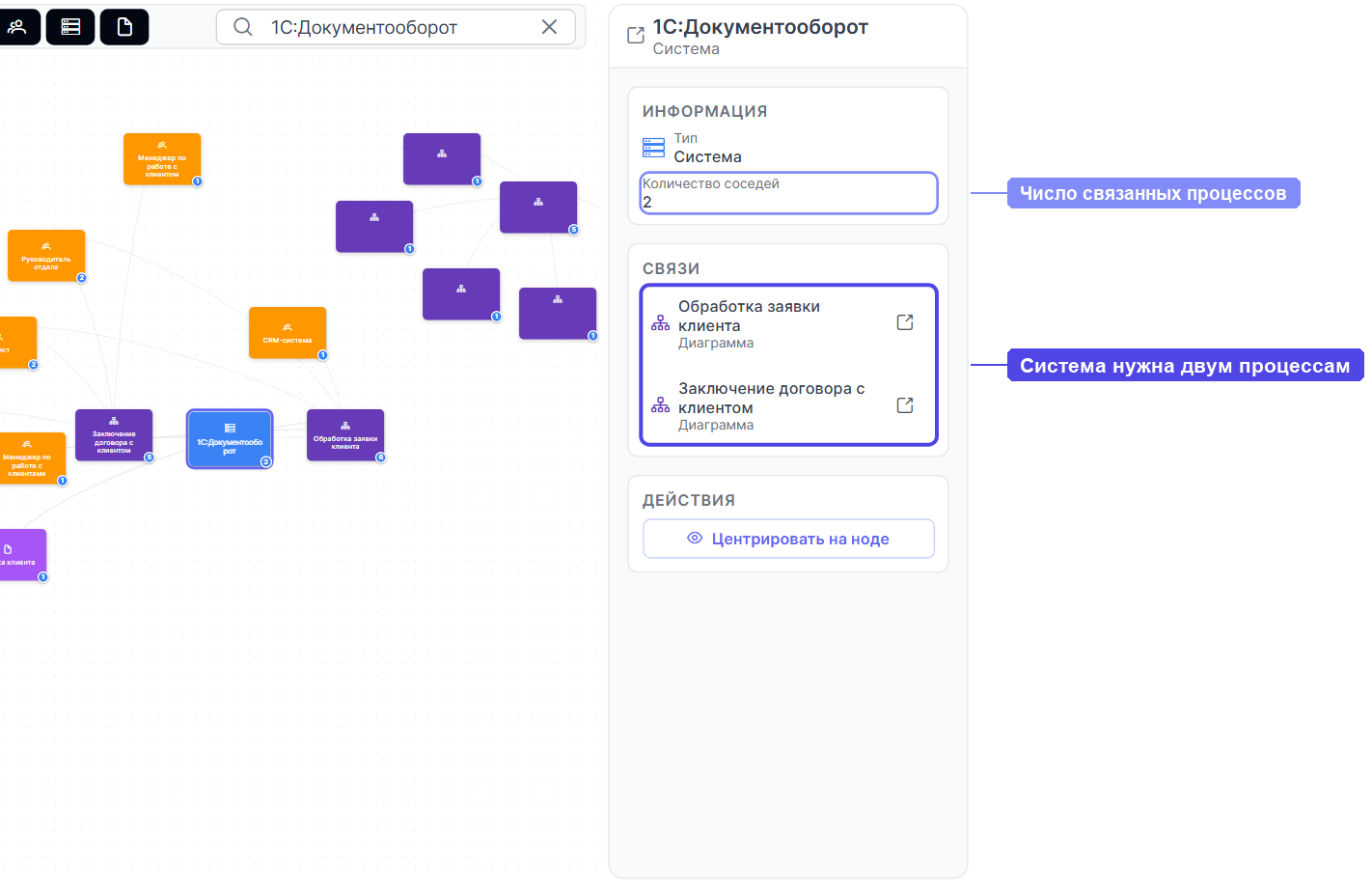

Пример: на общем графе нажать на систему «1С:Документооборот». В карточке видно, что на ней держатся два процесса — «Обработка заявки клиента» и «Заключение договора с клиентом».
Модель без ролей или без систем — процесс описан не полностью. Модель, вокруг которой нет ролей, не отвечает на вопрос «кто это делает». Модель без систем — либо ручной процесс, либо системы не размечены. Что сделать: назначить роли и элементы архитектуры на задачи. Пока этого нет, по процессу нельзя построить регламент роли и оценить влияние изменений в системах.

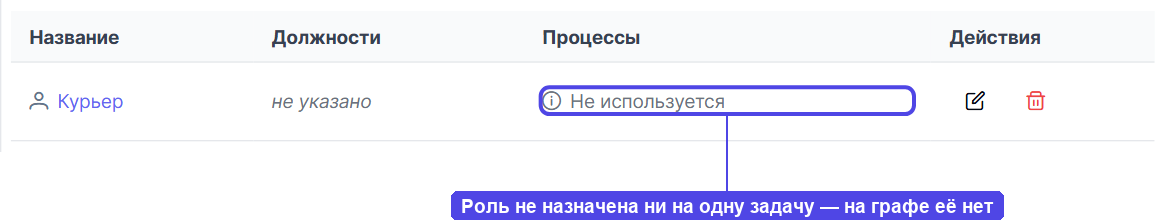

Записи справочника, которых нет на графе, — не используются. Граф строится по связям, поэтому роль или элемент архитектуры, не назначенные ни на одну задачу, на граф не попадают вовсе. Если ожидаемой роли или системы на общем графе нет — её не используют ни в одном процессе. Проверить это можно в справочнике: в разделе «Архитектура» → «Роли» у такой роли в колонке «Процессы» написано «Не используется». Что сделать: либо назначить на задачи, где она на самом деле участвует, либо удалить из справочника.
Похожие узлы — вероятные дубли. «Менеджер» и «Менеджер по продажам», «1С» и «1С:ERP» — если оба узла связаны с разными процессами одного смысла, справочник раздвоился. Из-за этого граф показывает меньше связей у каждого узла, чем на самом деле, а регламент роли собирается неполным. Что сделать: найти дубли через «Поиск узлов» (ввести общую часть названия), сравнить их связи и оставить одну запись, переназначив задачи. Поиск ищет только среди узлов, которые сейчас на графе, — поэтому искать дубли удобнее на общем графе или с большой связностью.

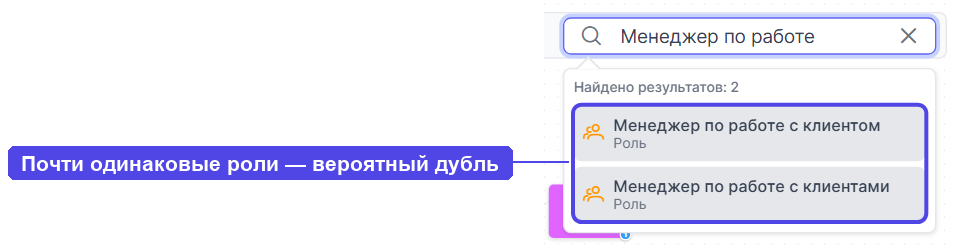

Пример: в процессе «Заключение договора» роль «Менеджер по работе с клиентом», в процессе «Обработка заявки» — «Менеджер по работе с клиентами». Поиск по «Менеджер по работе» находит обе: это одна и та же роль, заведённая дважды.
Нет связи там, где она должна быть — разрыв между процессами. Если один процесс по смыслу передаёт результат другому (например, «Обработка заявки» → «Заключение договора»), но на графе модели не связаны ни напрямую, ни через общий документ — связь не описана. Что сделать: добавить ссылку между моделями на событии или назначить общий документ на задачи обоих процессов.
Лишняя связь — роль или система, которых в процессе быть не должно. Если вокруг модели оказалась роль, которая по регламенту в процессе не участвует, — скорее всего, её назначили на задачу по ошибке. Что сделать: открыть модель, найти задачу с этой ролью (карточка роли → «Участвует в процессах») и исправить назначение.
Приёмы для анализа
- Оставить только нужные типы. В фильтре «Типы» выключить лишнее. Только модели и роли — карта «кто в каких процессах участвует». Только модели и системы — карта ИТ-ландшафта процессов.
- Посмотреть на роль глазами процесса. Нажать на узел роли — в карточке «Связи» будут все процессы, где она работает.
- Оценить влияние изменения системы. Нажать на систему в общем графе — в «Связях» список процессов, которые её используют. Это готовый список для согласования изменений.
- Найти узел по названию. «Поиск узлов» приближает граф к найденному узлу — удобно на большом общем графе.
Как оформить выводы
По итогам просмотра графа удобно записать выводы в три списка:
- Пробелы в описании — модели без ролей, без систем, без связей с соседними процессами.
- Риски — системы и роли, от которых зависит много процессов.
- Чистка справочников — дубли ролей и элементов архитектуры, записи, которых нет на графе.
Каждый пункт — это конкретное действие в моделях или справочниках. После исправлений граф обновится сам: стоит открыть его снова и проверить, что пробелы закрыты.
Частые вопросы
В: Граф пустой. Почему?
О: На моделях пока нет связей: не назначены роли и элементы архитектуры, нет ссылок между моделями. Нужно назначить на задачи роли или элементы архитектуры — узлы появятся на графе.
В: Вместо графа надпись «Граф архитектуры доступен в тарифе BUSINESS». Что делать?
О: Граф архитектуры доступен на тарифе Business и выше. Сменить тариф может администратор команды.
В: Не вижу кнопок «Связность» на общем графе.
О: Связность настраивается только во вкладке «Граф архитектуры» в редакторе модели — там у графа есть центральная модель, от которой считаются шаги. На общем графе показаны все узлы команды сразу.
В: У роли бейдж 3, а связана она только с одной моделью. Это ошибка?
О: Нет. Во вкладке графа в редакторе бейдж считает назначения: роль стоит на трёх задачах этой модели. Это показывает, насколько процесс зависит от роли.
В: Можно ли по графу найти задачу, на которой копится очередь?
О: Нет, граф показывает только структуру связей. Узкие места по времени и загрузке ищет DES-симуляция — кнопка «Оптимизация» в верхнем меню редактора.
В: Положение узлов сбросилось. Почему?
О: Положение перетащенных узлов хранится в браузере. В другом браузере или после очистки данных сайта узлы встанут по умолчанию.
