Меню подробностей (доп. настроек)

V

Vova Shishkin

Обновлено Nov 3, 2026

Меню подробностей — это окно «Описание элемента». В нём собраны свойства элемента, которых не видно на схеме: роль, элементы архитектуры, подробное описание, плановая длительность и внешняя ссылка.

Чтобы открыть окно, выделить элемент и нажать «Дополнительные настройки» (карандаш) в группе «Инструменты» контекстного меню. Окно также открывается правым кликом по элементу.

В заголовке окна указано название элемента. Внизу окна:

  • «Скопировать ссылку на элемент» — получить ссылку, по которой коллега откроет диаграмму сразу на этом элементе;
  • «Отмена» и «Сохранить» — закрыть окно без изменений или сохранить их.

Роли и элементы архитектуры

На этой вкладке (для задач):

  • «Выбрать роль» — назначить на задачу роль из списка или снять её;
  • «Создать роль» — кнопка «+» рядом со списком: создать новую роль и сразу назначить её;
  • название задачи под полем роли можно изменить прямо здесь;
  • «Добавить элемент архитектуры» — кнопка «+» у каждой зоны: связать с задачей элемент архитектуры. Зоны показывают направление: входящие, исходящие, входящие и исходящие, внутренние и без направления.

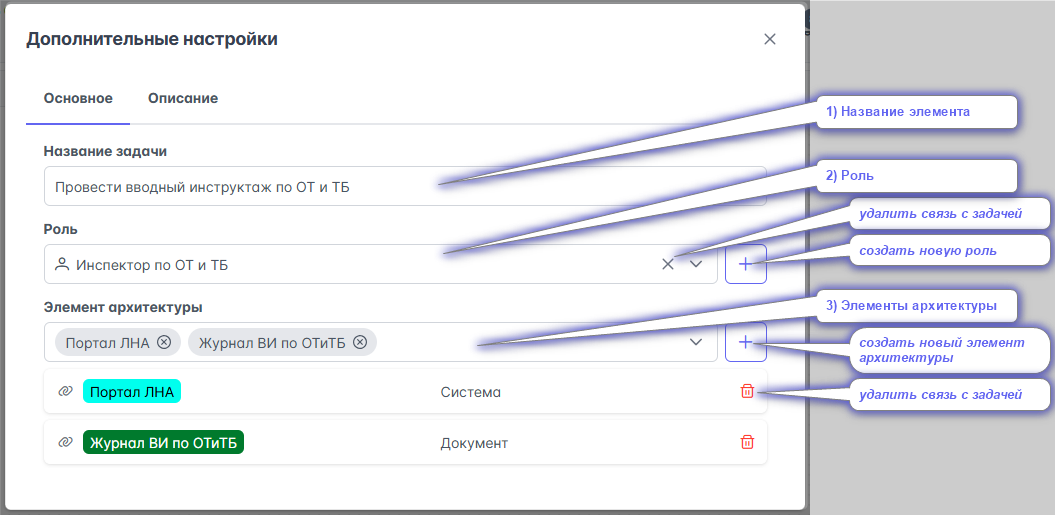

Вкладка «Роли и элементы архитектуры»

Подробнее о привязке элементов архитектуры — в статье Как добавить элемент архитектуры на задачу и удалить его с задачи.

Как изменить направление элемента архитектуры

Элемент, уже добавленный на задачу, можно перенести в другую зону перетаскиванием, например из внутренних в исходящие:

  1. Навести курсор на элемент, зажать левую кнопку мыши и потянуть элемент.
  2. Пока элемент перетаскивается, все зоны подсвечиваются, а в пустых появляется подсказка «перетащите сюда».
  3. Отпустить элемент в нужной зоне.
  4. Нажать «Сохранить»: без этого новое направление не сохранится.

Перенос элемента архитектуры из внутренних в исходящие

Направление можно сменить и без перетаскивания. Для этого навести курсор на элемент и нажать значок направления справа от названия или нажать на элемент правой кнопкой мыши, а затем выбрать направление из списка. Кнопка «×» рядом убирает элемент с задачи.

Для других элементов набор полей свой: у Call Activity и свёрнутого пула здесь задаётся связь с моделью, у событий сообщений — отправка и получение сообщения (Throw Event и Catch Event). Название можно изменить у всех элементов, кроме примечаний.

Подробное описание и время исполнения

  • «Описание элемента» — текст с форматированием: заголовки, списки, таблицы, ссылки, картинки. Редактор можно переключить в режим HTML.
  • «Получить описание от AI» — сгенерировать описание задачи автоматически, подробнее — в статье Создание описания задачи с помощью AI.
  • «Плановая длительность» — сколько времени занимает задача: дни, часы, минуты, секунды.
  • «Внешняя ссылка» — ссылка на документ, инструкцию или систему, где выполняется задача.

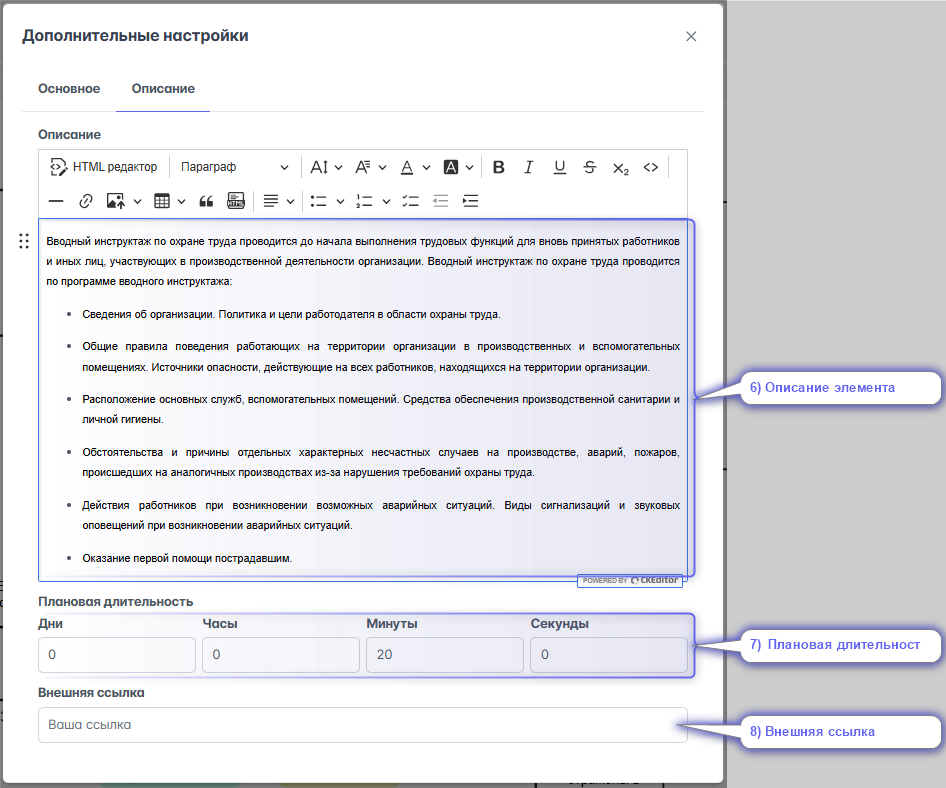

Вкладка «Подробное описание и время исполнения»
