Stormbpmn позволяет моделировать оргструктуру предприятия и связывать её с ролями в бизнес-процессах и с конкретными сотрудниками. Такая связь однозначно показывает, что делает в процессах каждая должность и даже каждый сотрудник.

Как устроена связь оргструктуры и процессов

  • У задачи может быть только одна роль.
  • Должность может выполнять сколько угодно ролей.
  • Роль может выполняться каким угодно количеством должностей.
  • Сотрудник может быть назначен на любое количество должностей.
  • Сотрудник не может быть назначен на задачу напрямую.

Доступность

Оргструктура работает на тарифе BUSINESS и в версии ENTERPRISE.

Редактор оргструктуры

Оргструктура строится в редакторе: в левом меню открыть раздел «Оргструктура» → «Схема». На команду ведётся одна оргструктура.

Редактор открывается на весь экран. Слева вверху — название «Организационная структура» и режим: «Редактирование», если есть права на изменение, или «Только просмотр». Логотип слева возвращает на главную страницу.

Внизу экрана — переключатель «Диаграмма» / «Таблица».

Редактор оргструктуры

Панель инструментов

Над схемой — панель инструментов:

  • «Приблизить», «Отдалить» — изменить масштаб схемы.
  • «Показать всё» — вписать схему целиком в экран.
  • «Показать уровни» — показать только часть уровней: задать диапазон «от» и «до» и нажать «Применить». Кнопка «Сбросить» снова показывает все уровни.
  • «Все», «Должности», «Отделы» — показать на схеме все элементы, только должности или только подразделения.
  • «Ещё» — импорт и экспорт оргструктуры в Excel. Подробнее — в статье Экспорт, импорт Оргструктуры.
  • Поиск — найти подразделение, должность, сотрудника, роль, модель или задачу по названию.

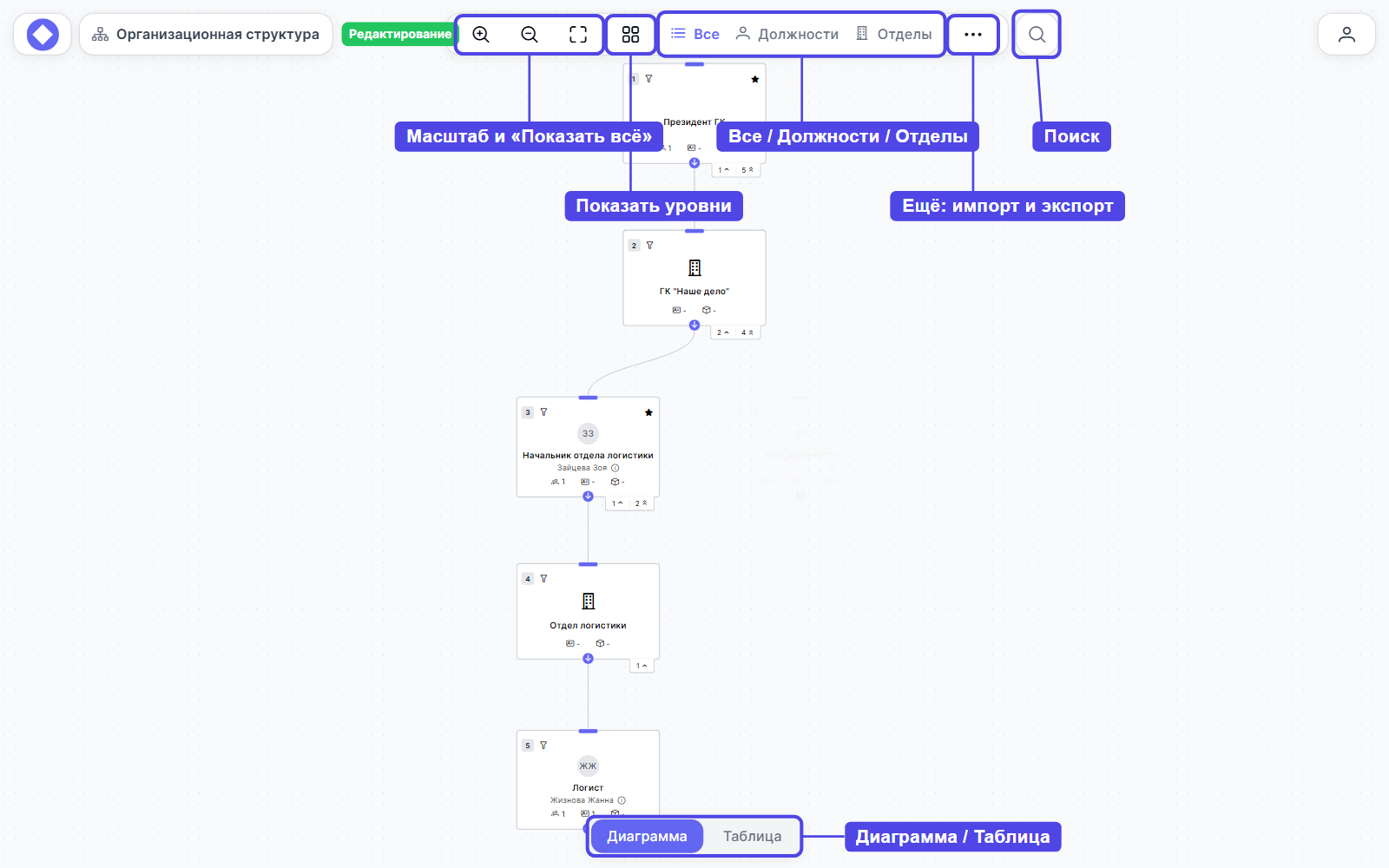

Панель инструментов редактора оргструктуры

Табличный вид

В режиме «Таблица» оргструктура показана деревом: у каждого элемента видны уровень, тип, цвет и число сотрудников, ролей и процессов. Число сотрудников, ролей и процессов — ссылка на подробный список. Меню «⋮» в столбце «Действия» (или правый клик по строке) позволяет создать подчинённый элемент, открыть карточку или удалить элемент.

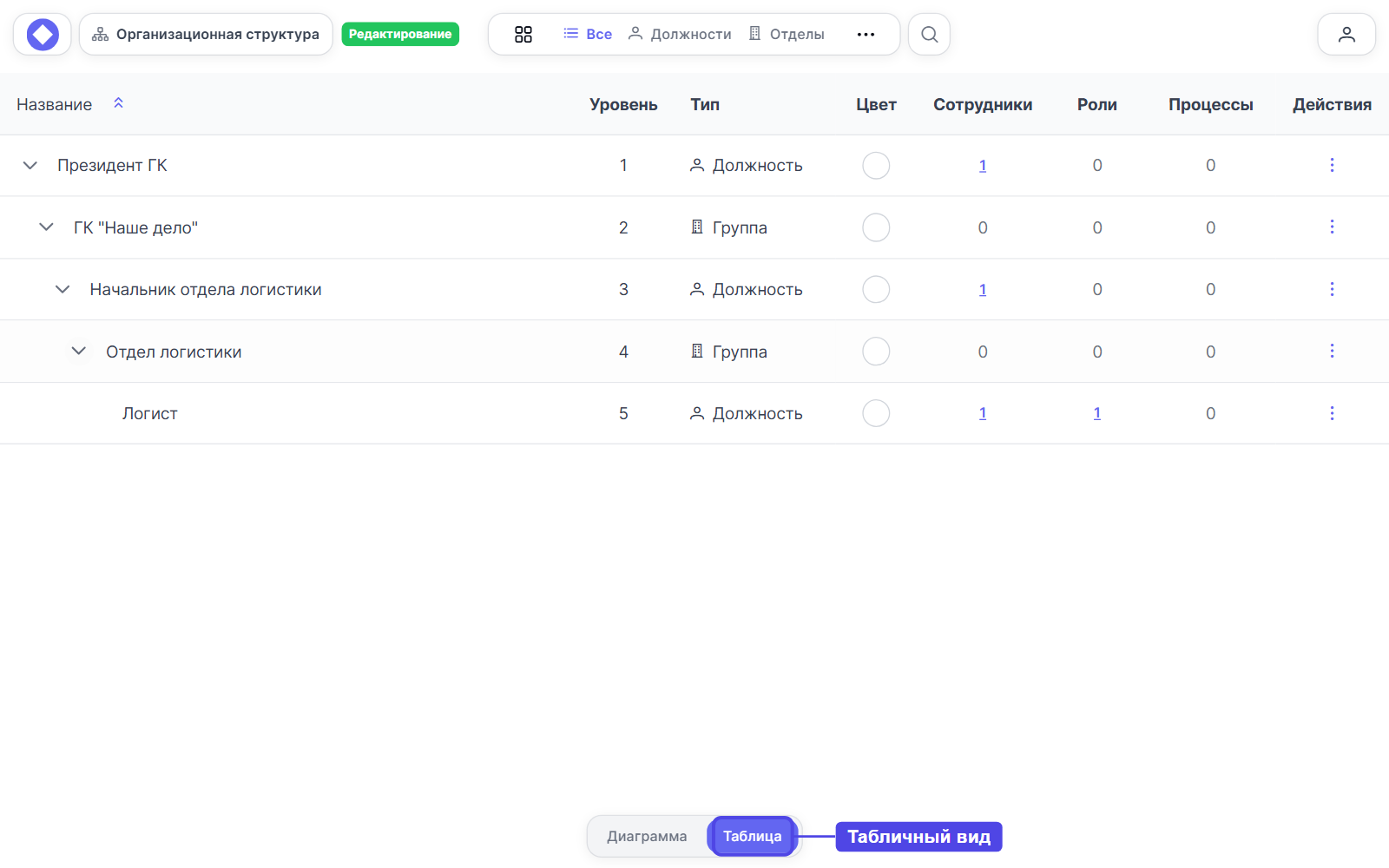

Табличный вид оргструктуры

Типы элементов оргструктуры

А) Руководитель подразделения — должность, у которой есть подразделение в подчинении. Когда руководитель добавляется на схему, подразделение под ним создаётся автоматически. На схеме руководитель отмечен звездой.

Б) Подразделение (группа) — ему подчиняются руководители нижестоящих подразделений и должности без подчинённых.

В) Должность без подчинённых — рядовые сотрудники.

Работник подчиняется руководителю не напрямую, а через подразделение, которым этот руководитель управляет.

Что видно на элементе схемы

На элементе — название, назначенные сотрудники и:

  • «Уровень в иерархии» — номер уровня от верха схемы;
  • «Показать дерево от этого узла» — оставить на схеме только этот элемент и его подчинённых; повторный щелчок сбрасывает фильтр;
  • «Руководитель» — звезда у руководителя подразделения;
  • «Количество сотрудников», «Количество ролей», «Количество использований в процессах» — счётчики элемента.

Под элементом с подчинёнными — кнопки, которые сворачивают и разворачивают ближайший уровень или все дочерние уровни.

Элемент на схеме оргструктуры

Как добавить подчинённый элемент

  1. Нажать на элемент на схеме — справа появится панель с кнопками.
  2. Навести курсор на «+».
  3. Выбрать, кого добавить: «Руководителя», «Должность» или «Группу» (подразделение).

Панель элемента

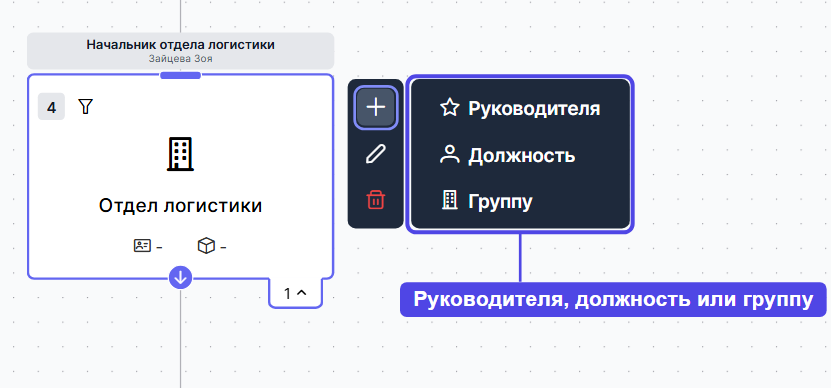

Меню «+»: кого добавить в подчинение

Новый элемент появится под выбранным. Если добавлен руководитель, под ним сразу создаётся подразделение.

Ограничения: под должностью нельзя добавить ни руководителя, ни другую должность, а под группой нельзя добавить другую группу. Недоступные пункты меню неактивны, подсказка объясняет причину.

Переименовать элемент можно прямо на схеме: дважды щёлкнуть по названию, ввести новое и нажать Enter.

Карточка должности

Чтобы открыть карточку, нажать на элемент на схеме и выбрать «Редактировать узел» (карандаш) на панели рядом. Откроется окно «Управление организационной единицей».

В верхней части — «Название», «Цвет» элемента на схеме (можно взять один из ранее использованных цветов) и «Руководитель». Ниже — вкладки. Изменения сохраняются кнопкой «Сохранить» внизу окна, «Отменить» закрывает карточку без изменений.

Сотрудники

Кто занимает должность. Нажать «Создать», чтобы завести нового сотрудника и сразу назначить его на должность, или выбрать существующего сотрудника в поле «Выберите сотрудника» и нажать «Назначить». Один сотрудник может занимать несколько должностей.

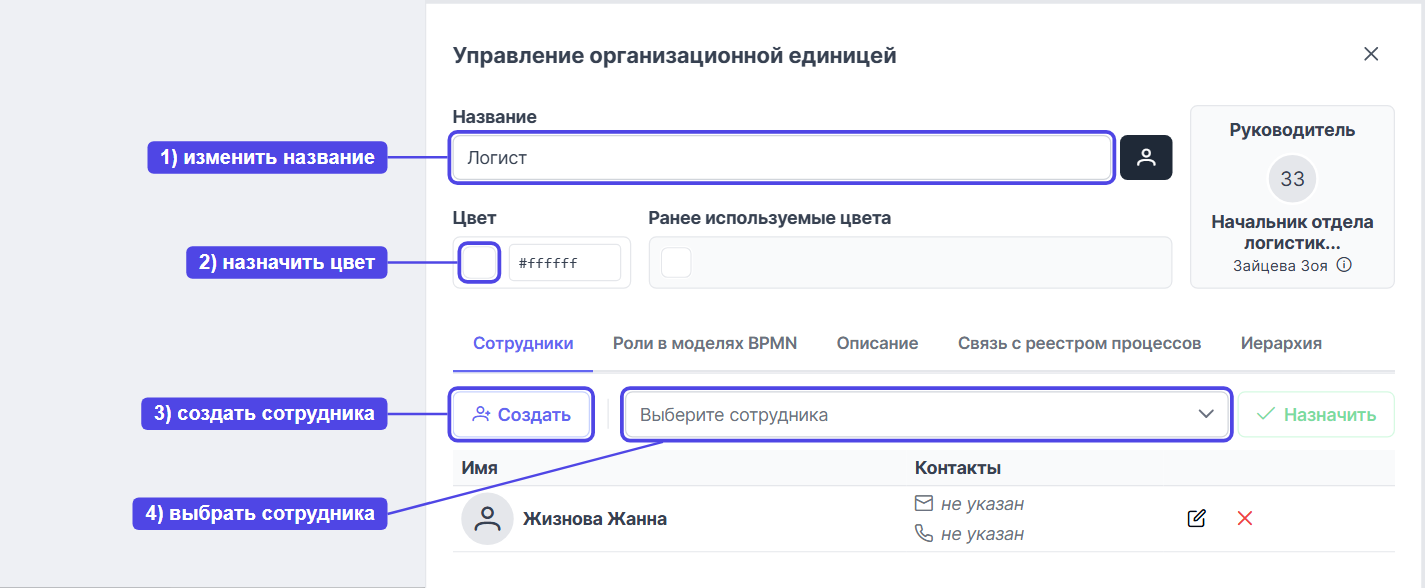

Карточка должности: вкладка «Сотрудники»

Роли в моделях BPMN

Какие роли из процессов исполняет должность. Нажать «Создать», чтобы создать новую роль и назначить её должности, или выбрать существующую роль в списке и нажать «Назначить». Для каждой роли видно, в скольких процессах и задачах она используется. Подробнее о ролях — в статье Роли.

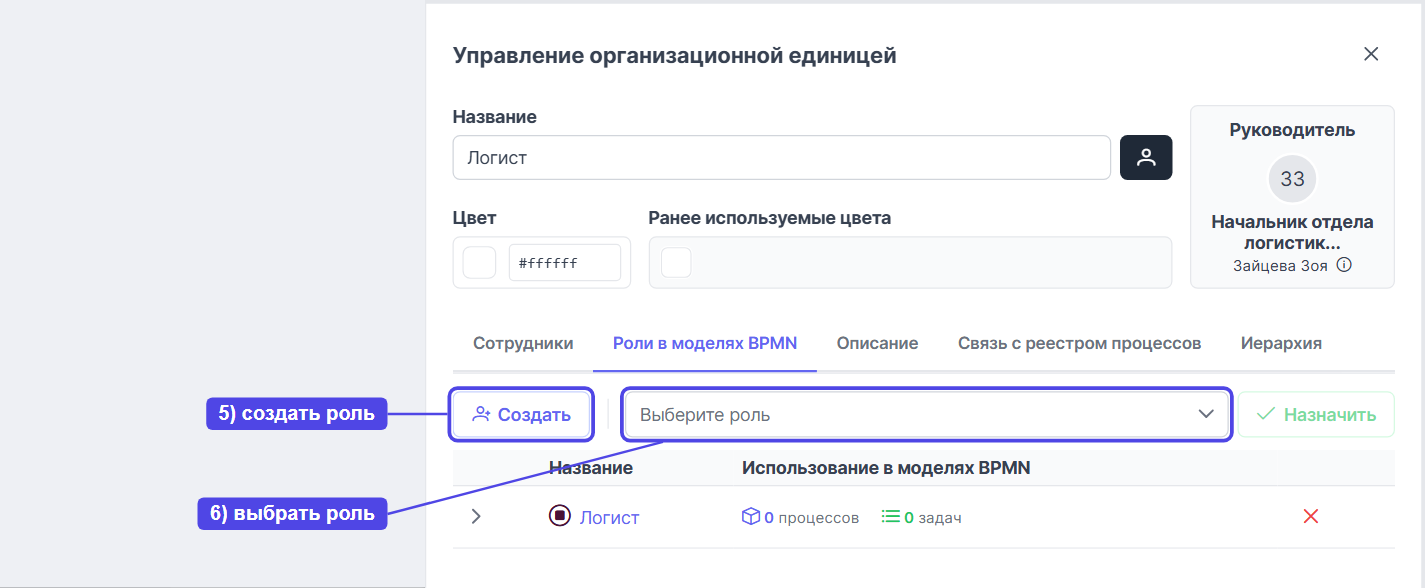

Карточка должности: вкладка «Роли в моделях BPMN»

Связи ролей с архивными процессами по умолчанию скрыты: в списке процессов роли и в счётчике «процессы» на карточке элемента они не учитываются. Чтобы увидеть архивные процессы, включить переключатель «Показать архивные процессы» — он появляется в карточке роли, в списке ролей и в оргструктуре, если у роли есть хотя бы одна связь с архивным процессом. Роль, которая используется только в архивных процессах, помечается подписью «Используется только в архивных процессах»; чтобы увидеть эти процессы, включить переключатель.

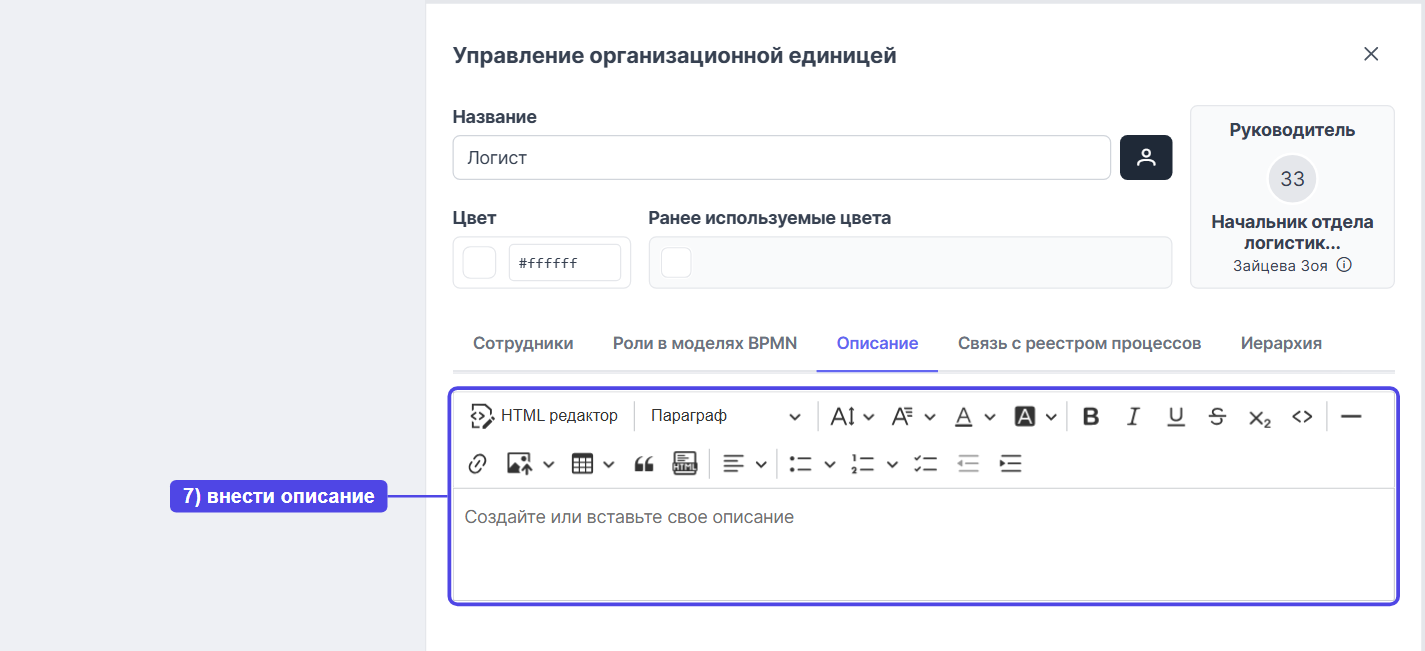

Описание

Свободное описание должности: обязанности, требования, зона ответственности.

Иерархия

Руководитель должности, сама должность с сотрудниками и её подчинённые.

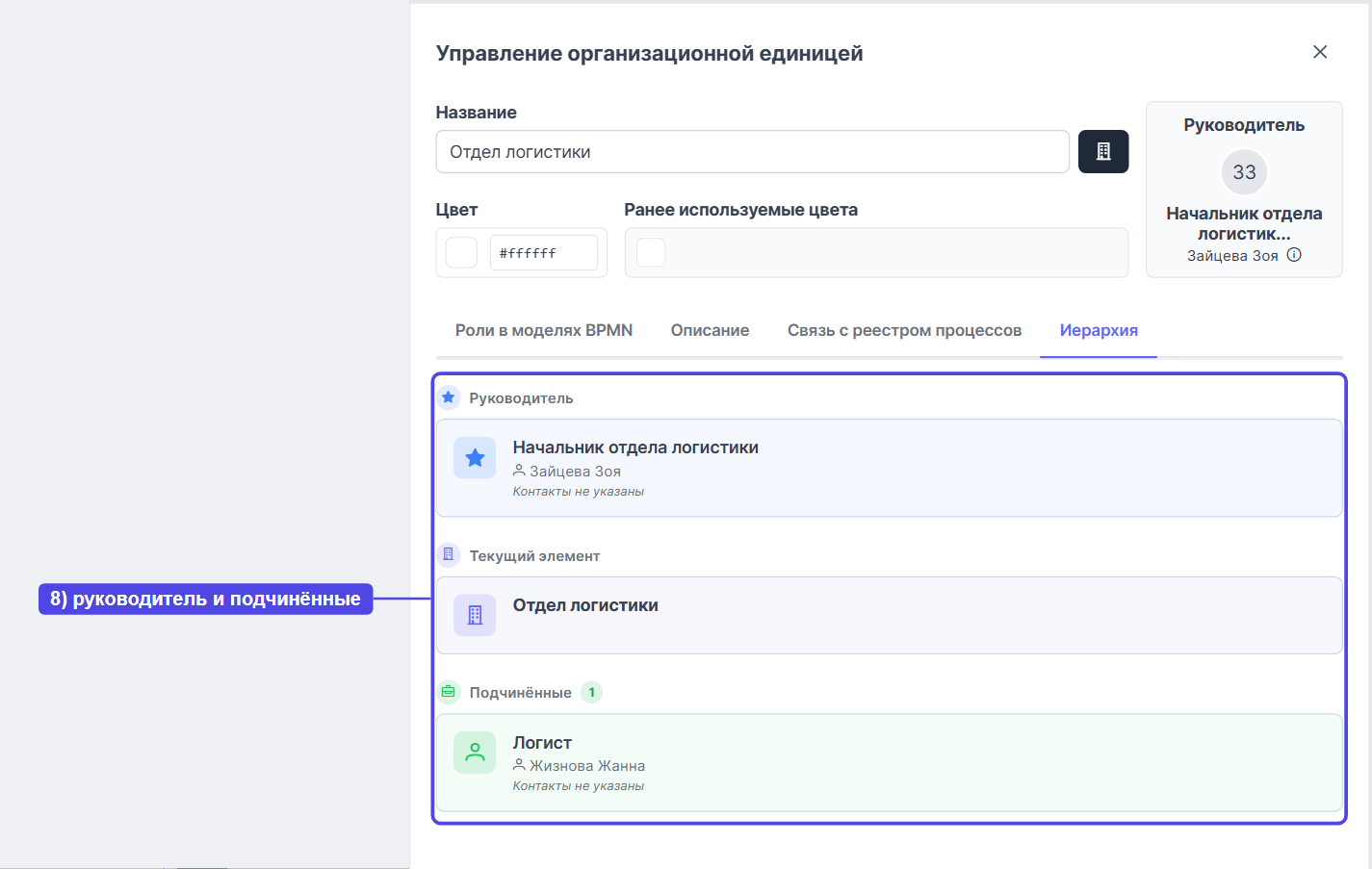

Карточка должности: вкладка «Иерархия»

Вкладка «Связь с реестром процессов» уже есть в карточке, но сама функция пока в разработке.

Карточка подразделения

Устроена так же, как карточка должности, но без вкладки «Сотрудники»: сотрудников назначают на должности, а не на подразделения.

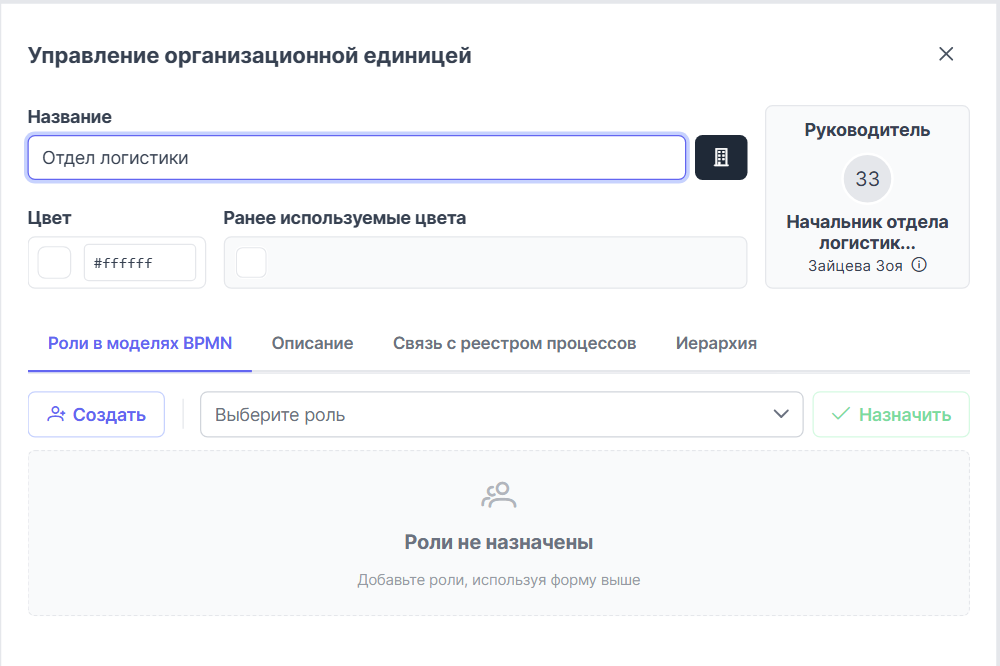

Карточка подразделения

Как удалить элемент

Нажать на элемент на схеме, выбрать «Удалить узел» (корзина) на панели рядом и подтвердить удаление в окне «Удаление элемента». Элементы удаляются по одному. Нельзя удалить:

  • элемент, у которого есть подчинённые, — сначала удалить их;
  • корневой элемент схемы;
  • подразделение руководителя, если оно у него единственное.

Справочник сотрудников

Все сотрудники команды собраны в разделе «Оргструктура» → «Сотрудники». Там можно найти человека и открыть его карточку со всеми должностями. Подробнее о разделе — в статье Раздел «Оргструктура».

Карточка сотрудника

Карточка сотрудника открывается кликом по ФИО или по строке в списке сотрудников. Вверху — фото, ФИО, контакты и кнопка «Изменить фото» (или «Сбросить», чтобы убрать фото). Ниже — вкладки-таблетки: «Личные данные», «Должности», «Роли», «Коллеги», «Метаданные».

На вкладке «Личные данные» можно прямо в карточке отредактировать ФИО, телефон и e-mail сотрудника.

На вкладках «Должности» и «Роли» при наведении на карточку появляется кнопка перехода: по должности — на её карточку в оргструктуре, по роли — на страницу роли. Так же открывается карточка коллеги по клику на его имя.

Частые вопросы

Вопрос: Можно ли назначить сотрудника прямо на задачу в модели процесса?

Ответ: Нет. На задачу назначается роль, роль связывается с должностью, а на должность назначается сотрудник. Так по оргструктуре видно, что делает каждый человек в процессах.

Вопрос: Почему не получается удалить элемент?

Ответ: У элемента есть подчинённые, это корень схемы или единственное подразделение руководителя. Сначала удалить подчинённые элементы снизу вверх.

Вопрос: Почему в списке процессов роли не видно архивный процесс?

Ответ: Связи с архивными процессами по умолчанию скрыты. Включить переключатель «Показать архивные процессы» в карточке роли или в оргструктуре — архивные процессы появятся в списке.

Вопрос: Почему в меню «+» неактивен пункт?

Ответ: Такой элемент нельзя добавить в подчинение выбранному: под должностью нельзя создать руководителя или должность, а под группой — другую группу.

Вопрос: Можно ли вести несколько оргструктур?

Ответ: Нет, на команду ведётся одна оргструктура.

Вопрос: Почему не получается редактировать схему?

Ответ: Вверху редактора стоит режим «Только просмотр» — у участника нет прав на изменение оргструктуры. Права выдаёт администратор команды.

Пример построения оргструктуры

Как добавить руководителя с подразделением, назначить сотрудника и добавить должность под подразделением:

  1. Выделить «ГК "Наше дело"», навести на «+» и выбрать «Руководителя» — под ним сразу появится подразделение.
  2. Открыть карточку руководителя, задать название «Начальник склада», на вкладке «Сотрудники» нажать «Создать» и завести сотрудника. Нажать «Сохранить».
  3. Переименовать подразделение в «Склад».
  4. Выделить «Склад», через «+» добавить «Должность», назвать её «Кладовщик» и назначить сотрудника.

Видео снято в предыдущей версии интерфейса.

Пример построения оргструктуры

Видео

Презентация функциональности оргструктуры на вебинаре (с 60-й минуты).

Видео снято в предыдущей версии интерфейса.

Если видео недоступно, его можно посмотреть в ВК-видео:
https://vk.com/video-227313390_456239216?t=53m51s
