Как интегрировать диаграмму в Confluence

V

Vova Shishkin

Обновлено Nov 3, 2026

Схему BPMN можно встроить в страницу Confluence: читатели увидят её прямо на странице и смогут двигать и масштабировать. Так же схема встраивается в любую другую систему, которая поддерживает iframe.

Важно:

  • Встроить можно только схему BPMN.
  • Для встраивания нужно включить доступ по ссылке. Тогда схему сможет посмотреть любой человек, у которого есть ссылка или доступ к странице Confluence.

Как скопировать код для встраивания

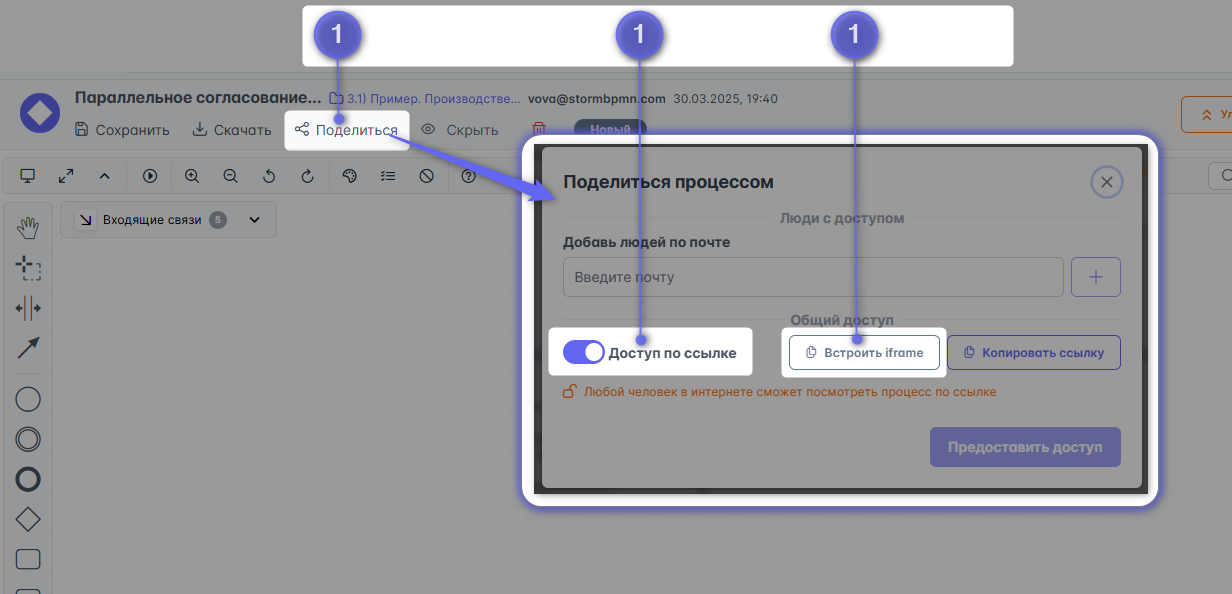

  1. Открыть модель в редакторе и нажать на значок «Поделиться» в верхней панели.

Значок «Поделиться» в верхней панели редактора

  1. В окне «Поделиться моделью» включить переключатель «Доступ по ссылке».
  2. Нажать «Встроить iframe» — код скопируется в буфер обмена.

Кнопка «Встроить iframe» в окне «Поделиться моделью»

Доступ по ссылке учитывается в лимите доступов: занятые и доступные места видны вверху окна. Если лимит исчерпан, включить доступ по ссылке не получится. Подробнее о доступах — в статье Как поделиться диаграммой.

Как вставить схему в Confluence

  1. Убедиться, что в Confluence включён макрос для iframe. Инструкция Atlassian: https://support.atlassian.com/confluence/kb/how-to-put-an-iframe-into-confluence/
  2. Вставить скопированный код на страницу Confluence.

Схема откроется на странице без меню и панелей редактора. Над схемой будет название модели: по клику модель откроется в Storm в новой вкладке. Изменения, сохранённые в модели, видны на странице без повторной вставки кода. Чтобы скрыть схему со страницы, достаточно выключить доступ по ссылке.

Как настроить вид схемы на странице

По умолчанию схема занимает всю ширину страницы и 800 пикселей в высоту. Размер меняется в коде: значения width и height.

Если колесо мыши должно прокручивать страницу Confluence, а не схему, в атрибут style нужно добавить pointer-events: none;. Тогда двигать и масштабировать схему на странице будет нельзя.

Совет. Оверлеи на схеме будут такими же, как в редакторе в момент копирования кода. Чтобы показать на странице другие оверлеи, нужно переключить их в редакторе и скопировать код заново.

Возврат из свёрнутого подпроцесса

Если на схеме есть свёрнутые подпроцессы, встроить их в Confluence можно так же, как основную схему: при просмотре встроенной схемы переход внутрь подпроцесса работает, а над холстом слева появляется цепочка уровней — «хлебные крошки». Чтобы вернуться на уровень выше, нажать на название модели или нужного подпроцесса в этой цепочке. Подробнее о работе с подпроцессами — в статье Подпроцесс, декомпозиция.
