Как импортировать модель (диаграмму)

V

Vova Shishkin

Обновлено Nov 16, 2026

В Stormbpmn можно загрузить готовые схемы в формате BPMN 2.0 (файлы .bpmn) — например, из Camunda Modeler, Bizagi Modeler и других BPMN-редакторов. Схема загружается как есть, перерисовывать её не нужно.

Как загрузить файл .bpmn

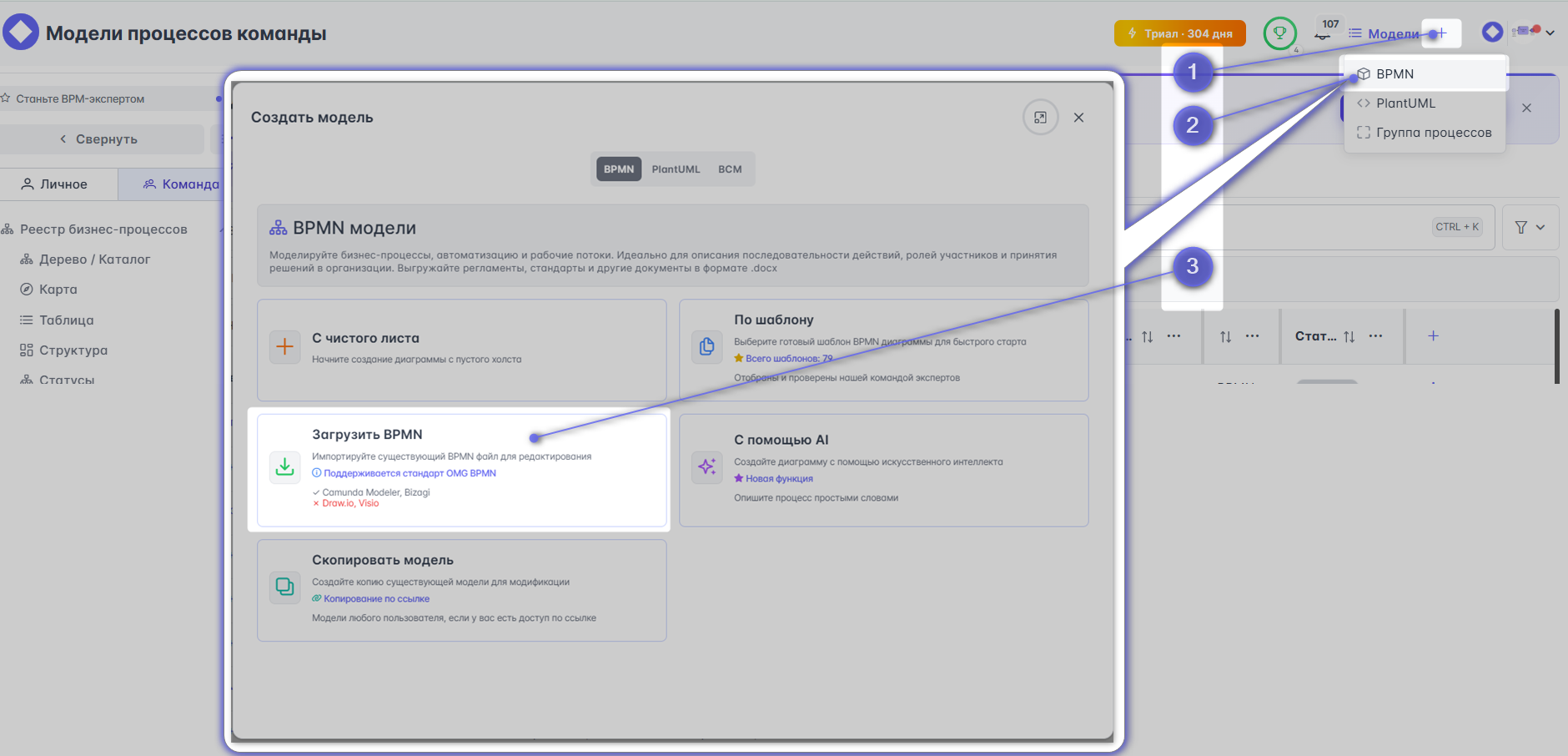

  1. Открыть окно «Создать модель» одним из способов:

    • в разделе «Модели бизнес-процессов» → «Все модели» нажать кнопку «Создать модель» справа вверху;

      \

    • или на главной странице в блоке «Создать» нажать «Модель».

  2. В окне оставить тип BPMN и выбрать карточку «Загрузить BPMN».

    Карточка «Загрузить BPMN» в окне «Создать модель»

  3. Нажать «Выбрать» и указать файлы .bpmn или перетащить их в окно. Можно выбрать сразу несколько файлов — каждый станет отдельной моделью.

  4. Нажать «Загрузить процессы».

    Загрузка файла .bpmn

После загрузки в окне появится список «Созданные модели». Ссылка открывает модель в новой вкладке. Название модели берётся из имени файла. Загруженные модели также появятся в разделе «Все модели», разложить их по папкам можно позже.

Список «Созданные модели» после загрузки

Если файл содержит ошибки порядка элементов

Если в файле .bpmn нарушен порядок элементов (например, схема сгенерирована нейросетью или экспортирована из стороннего инструмента), Storm BPMN автоматически исправит её при загрузке. После загрузки появится уведомление внизу экрана: кот Мастер Шторм держит за шкирку робота с кривой схемой, а рядом — счётчик переставленных элементов и заголовок «Нейросеть немного навайбкодила» (если в файле указано, какая нейросеть его создала, — например, «ChatGPT немного навайбкодил»; если файл из обычного BPMN-редактора — «Мастер Шторм поправил порядок элементов»). В уведомлении также есть подсказка: «ИИ есть прямо в Шторме: схему не нужно гонять туда-сюда, он правит её на месте» и кнопка «Открыть ИИ», которая подсвечивает вкладку AI-чата. Закрыть уведомление можно кнопкой «Понятно» или крестиком.

Уведомление об исправлении порядка элементов при загрузке BPMN

Схемы из Visio, draw.io, Miro и документы

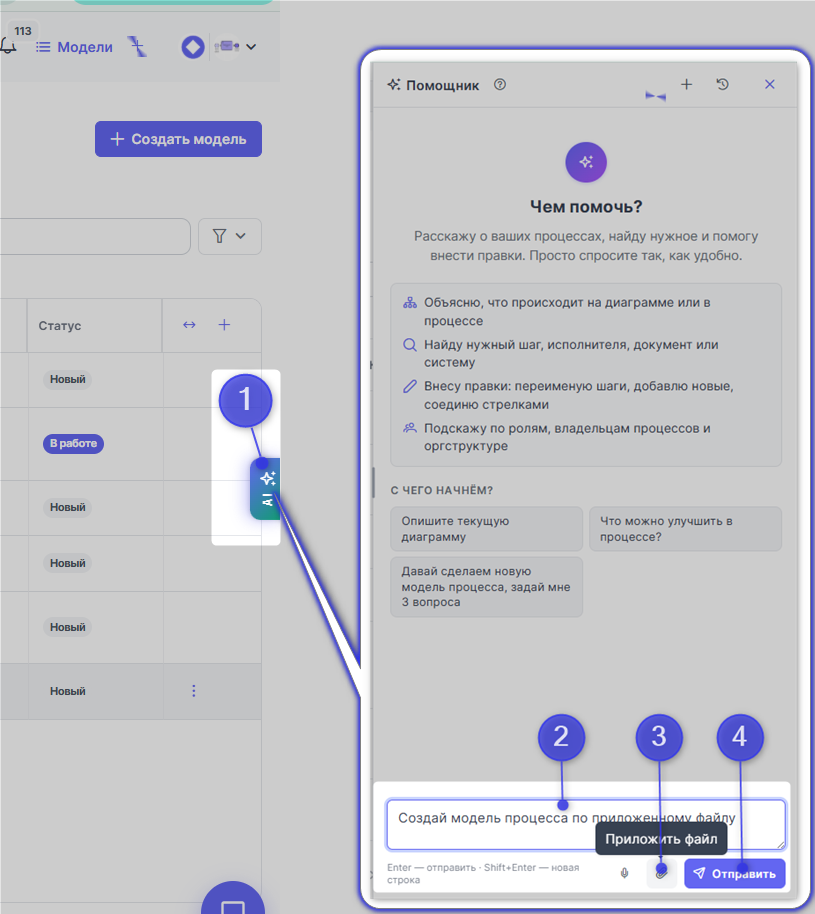

Напрямую такие файлы не загружаются: окно «Загрузить BPMN» принимает только .bpmn. Перенести схему поможет ИИ-ассистент: приложить файл к сообщению и попросить собрать по нему модель BPMN. Ассистент создаст модель, которую потом можно поправить в редакторе. Так же можно перенести регламент в Word или PDF, картинку или скан схемы.

Прикреплять файлы к сообщениям ассистенту можно на тарифе Business и в триале. Подробнее — в статье Как импортировать Visio-схемы через AI-чат.

Подробнее

Частые вопросы

Вопрос: Файл не загружается. Что проверить?

Ответ: Что это именно BPMN 2.0. Файл .xml из другой программы часто оказывается не BPMN. Нужно открыть его в текстовом редакторе: в начале должен быть тег bpmn:definitions. Если это BPMN-код с расширением .xml, файл нужно переименовать в .bpmn — см. статью Как загрузить код XML.

Вопрос: Где найти загруженные модели?

Ответ: В разделе «Модели бизнес-процессов» → «Все модели», а сразу после загрузки — по ссылкам в списке «Созданные модели».

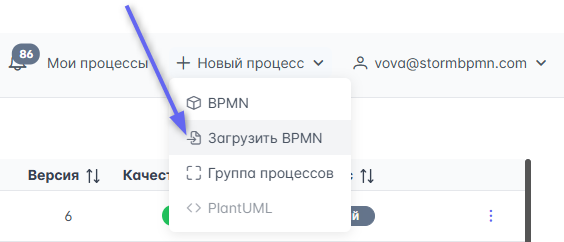

Вопрос: Раньше файл загружался через кнопку «+» в верхнем меню. Где она теперь?

Ответ: Этой кнопки больше нет. Загрузка находится в окне «Создать модель»: кнопка «Создать модель» в разделе «Модели бизнес-процессов» или блок «Создать» на главной.

Вопрос: Файл загружен, но схема выглядит не так, как в исходнике — элементы перепутаны местами.

Ответ: Storm BPMN автоматически исправляет порядок элементов в файлах .bpmn, если он нарушен (например, при генерации нейросетью). После загрузки появится уведомление внизу экрана с котом Мастер Шторм и счётчиком переставленных элементов. Схема откроется уже в исправленном виде — дополнительно ничего делать не нужно.

Частые формулировки

импорт диаграммы, загрузить bpmn, импорт bpmn, загрузить файл .bpmn, импорт из camunda, импорт из bizagi, перенести схемы из другой программы, загрузить xml, импорт visio, импорт draw.io, импорт miro, где кнопка плюс, создать модель

схема от нейросети не загрузилась, порядок элементов перепутан, файл из чата GPT не открывается, схема кривая после импорта, кот на экране после загрузки
