Автонумерация. Как она работает

V

Vova Shishkin

Обновлено Nov 16, 2026

Автонумерация проставляет порядковые номера в названиях пулов и элементов диаграммы BPMN: «1. Клиент», «1.2. Отправить заявку», «2.3.1. Да». Номер пишется перед названием, само название не меняется.

Как запустить автонумерацию

  1. В верхнем меню редактора нажать «Ещё» (три точки).
  2. Выбрать «Нумеровать всё» или «Нумеровать только задачи».

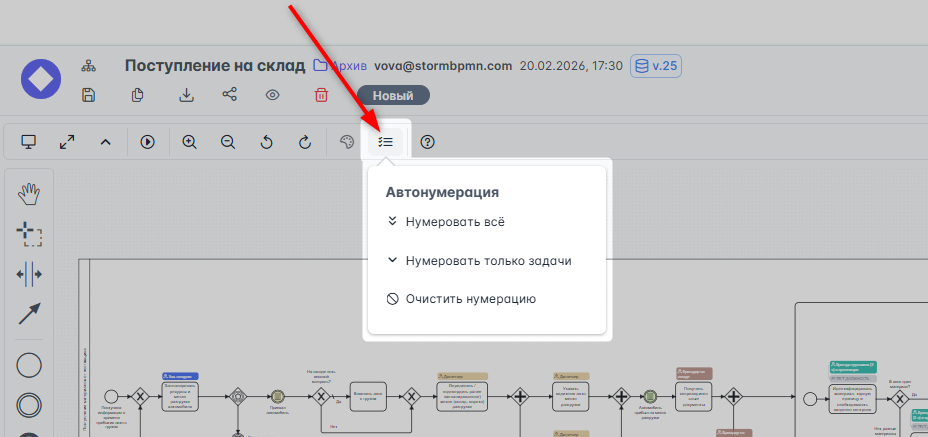

Меню «Ещё»: 1 — кнопка «Ещё», 2 — «Нумеровать всё»

Там же есть пункт «Очистить нумерацию» — он убирает номера из названий всех элементов.

Пункты нумерации видны, только если диаграмму можно редактировать. Автонумерация работает для диаграмм, в которых не больше 200 элементов; для диаграммы крупнее появится предупреждение.

Как нумеруются элементы

Диаграмма после «Нумеровать всё»: номер пула, номер элемента и номер потока из шлюза

  • Пулы получают номера 1, 2, 3… Обычно пулы стоят друг под другом, тогда номера идут сверху вниз.
  • Элементы внутри пула получают номер пула и свой порядковый номер: 1.1, 1.2, 1.3… Порядок — слева направо по центру элемента. Если центры элементов стоят точно друг под другом, первым идёт верхний — на скрине «2.4. Оформить заказ» выше, чем «2.5. Запросить данные». Дорожки на порядок не влияют.
  • Потоки из шлюза получают номер шлюза и порядковый номер потока: если шлюз — 2.3, то потоки из него — 2.3.1, 2.3.2 и т.д. Остальные потоки не нумеруются.
  • Элементы внутри подпроцесса получают номер подпроцесса и свой номер: 1.4.1, 1.4.2… Это работает и для свёрнутых подпроцессов.

Не нумеруются дорожки, объекты и хранилища данных, текстовые аннотации и группы. Элементы вне пулов тоже не нумеруются: если на диаграмме нет ни одного пула, номера не появятся.

Нумеровать только задачи

Пункт «Нумеровать только задачи» ставит номера только пулам, задачам, подпроцессам и вызовам процессов. События, шлюзы и потоки остаются без номеров, а задачи нумеруются подряд: 2.1, 2.2, 2.3.

Диаграмма после «Нумеровать только задачи»

Перед тем как перейти с «Нумеровать всё» на «Нумеровать только задачи», нажать «Очистить нумерацию». Иначе у событий, шлюзов и потоков останутся старые номера, и номера на диаграмме повторятся.

Частые вопросы

Вопрос: Элементы передвинули — как обновить номера?

Ответ: Запустить автонумерацию ещё раз. Старые номера заменятся новыми, номера не задвоятся.

Вопрос: В названии уже был номер, который поставили вручную. Что с ним будет?

Ответ: Если название начинается с номера вида «3.» или «1.2.» и пробела, автонумерация заменит его своим номером. «Очистить нумерацию» уберёт такой номер совсем.

Вопрос: Почему номера идут не в том порядке, как ожидалось?

Ответ: Порядок считается по положению центра элемента слева направо, а не по стрелкам процесса. Если элемент стоит чуть левее соседа, он получит меньший номер, даже если по процессу идёт позже. Выровнять элементы и запустить автонумерацию заново.

Вопрос: Как отменить автонумерацию сразу после запуска?

Ответ: Нажать «Очистить нумерацию» в меню «Ещё». Ctrl+Z для этого не подходит: номер каждого элемента записывается отдельным действием, и одно нажатие отменяет номер только у одного элемента.
