Качество диаграмм BPMN

Система предоставляет мощные средства для управления качеством ваших диаграмм в BPMN, создаваемых по вашему соглашению о моделировании. \ Качественные диаграммы гарантируют минимальное время на обсуждение формальных признаков описания и позволяют сразу переходить к сути.

Система предоставляет ~40 правил проверки BPMN, которые система проверяет автоматически при каждом сохранении.
Включение, отключение проверки осуществляется кнопкой в верхнем меню.

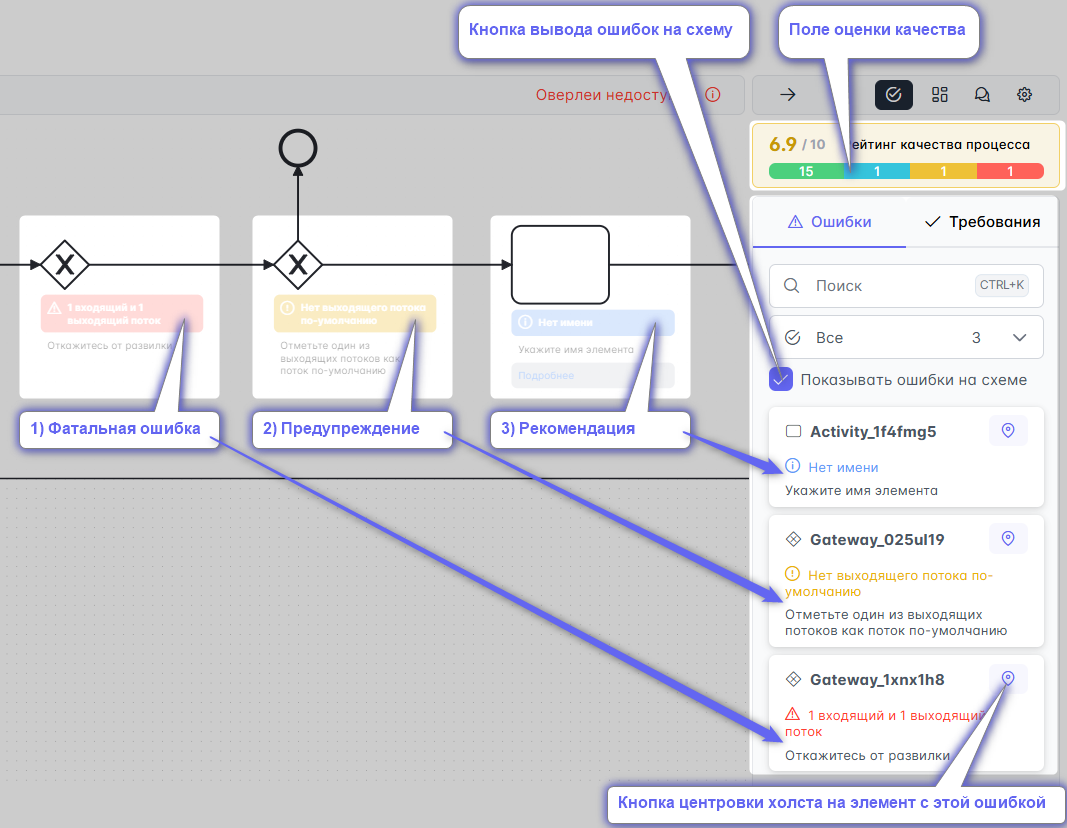

Выявленные ошибки бывают трех типов:

Фатальная ошибка

(красного цвета) - серьёзное нарушение BPMN, обязательно исправить.

Предупреждение

(желтого цвета)- лучше исправить

Рекомендация

(стикер синего цвета) - рекомендуем моделировать лучше

Проверка ошибок

Доступна в правом меню на одноименной вкладке У каждой ошибки есть кнопка, центрующая холст на элемент жиаграммы с этой ошибкой.

Для отображения подсказок обо всех ошибках на схеме установите галочку "Показывать ошибки на схеме"


Настройка правил проверки

Предупреждение

Данная функция работает только на тарифе TEAM и выше.

Вы так же можете настроить трактовку каждого из правил уникальным образом для своей команды, а также:

  • Настроить минимальную среднюю оценку, которую требует ваша команда. При нарушении этого показателя члены команды постоянно будут видеть уведомление о низком качестве процессов.

  • Указать минимальный процент указания (задействования) систем, ролей, документов на схеме.

  • Включить или отключить; изменить заголовок, описание, важность, дополнительную ссылку для каждого из правил.

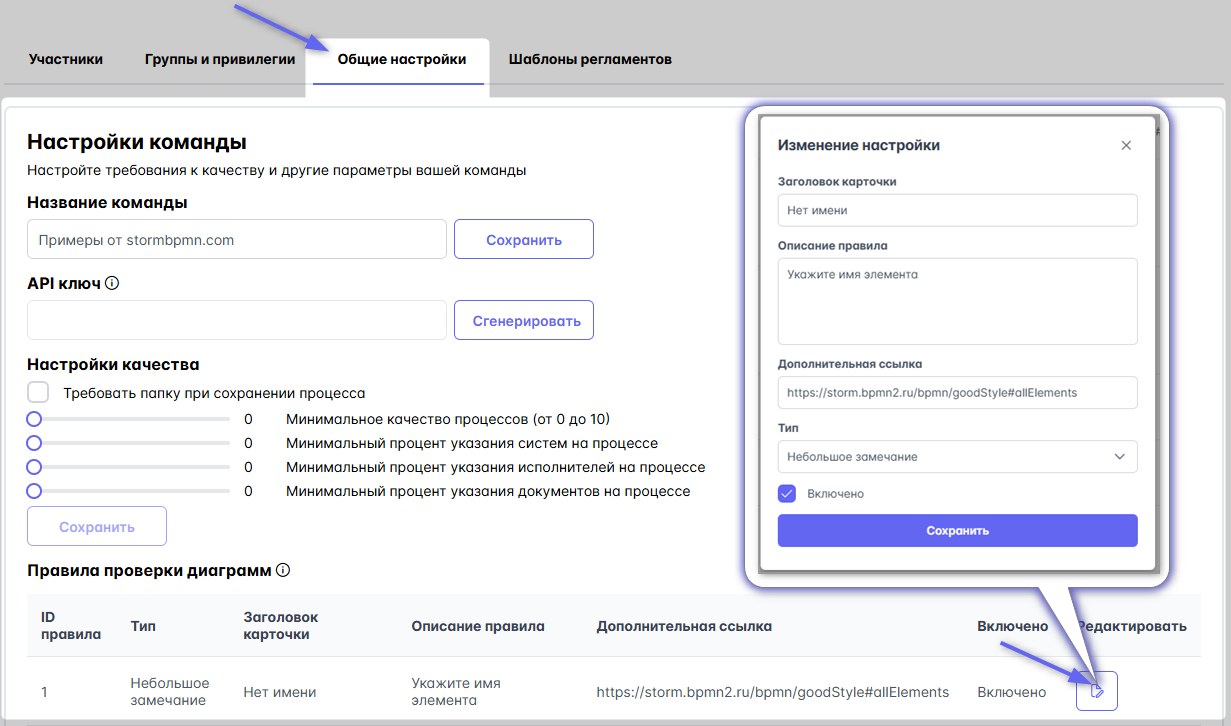

Настраивается администратором команды: Настройки (1, внизу левой панели) → Общие настройки (2). Откроется страница «Настройки команды» (3). Минимальная оценка и проценты указания систем, исполнителей и документов задаются в её блоке «Качество процессов»:

Настройки → Общие настройки → Качество процессов

Ниже на той же странице находится таблица «Правила проверки диаграмм». Чтобы изменить правило, нажать на карандаш в его строке (1) и в окне «Изменение правила» (2) поправить заголовок, описание, дополнительную ссылку, тип или выключить правило:

Правила проверки диаграмм и окно изменения правила

Новые правила проверки структуры процесса

Система дополнительно проверяет логику движения по схеме и находит три типа проблем, которые не видны при визуальном осмотре:

  • «Цикл без выхода» — в процессе есть замкнутый круг, из которого нет ни одного пути к завершению. Токен, попав в такой цикл, не сможет завершить процесс. Обычно это ошибка при соединении стрелок: вместо выхода из цикла нарисована стрелка обратно в него.

  • «Взаимная блокировка на параллельном слиянии» — перед параллельным слиянием (шлюз «+») стоят взаимоисключающие ветки: по нотации BPMN параллельное слияние ждёт, пока придут все ветки, но из-за взаимоисключающего выбора на входе одна из веток никогда не запустится. Процесс остановится на этом шлюзе.

  • «Элемент недостижим» — на схеме есть элемент, до которого не доходит ни одна стрелка от стартового события. Такой элемент никогда не выполнится: он «оторван» от основного потока.

Все три правила отображаются в панели «Проверка ошибок» как фатальные ошибки (красного цвета). У каждой ошибки есть кнопка, которая центрирует холст на проблемном элементе — так проще найти и исправить нарушение.

Симуляция токена

Вы так же можете выполнить проверку проходимости процесса токеном. Посмотрите это видео, если не знаете, что это такое -

Если видеоролик недоступен, то откройте его в ВК-видео:https://vkvideo.ru/video-227313390_456239084

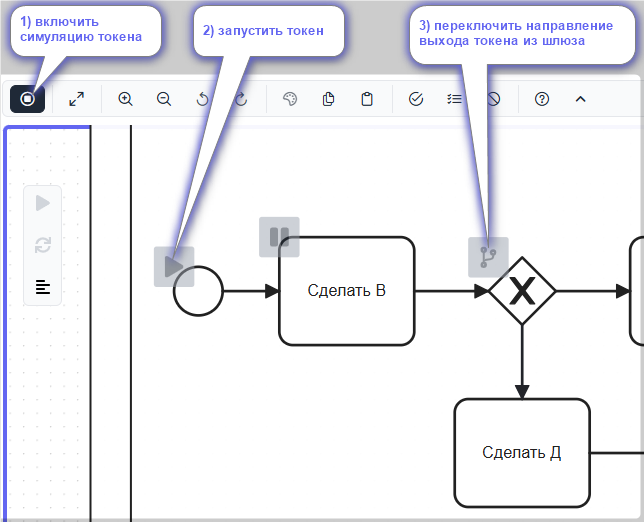

Для включения симуляции токена:

  1. нажмите кнопку включения симуляции токена

  2. приблизьтесь к любому стартовому событию и нажмите на символ Play для запуска токена

  3. используйте переключатель на шлюзах, чтобы вести токена по выбранному направлению:

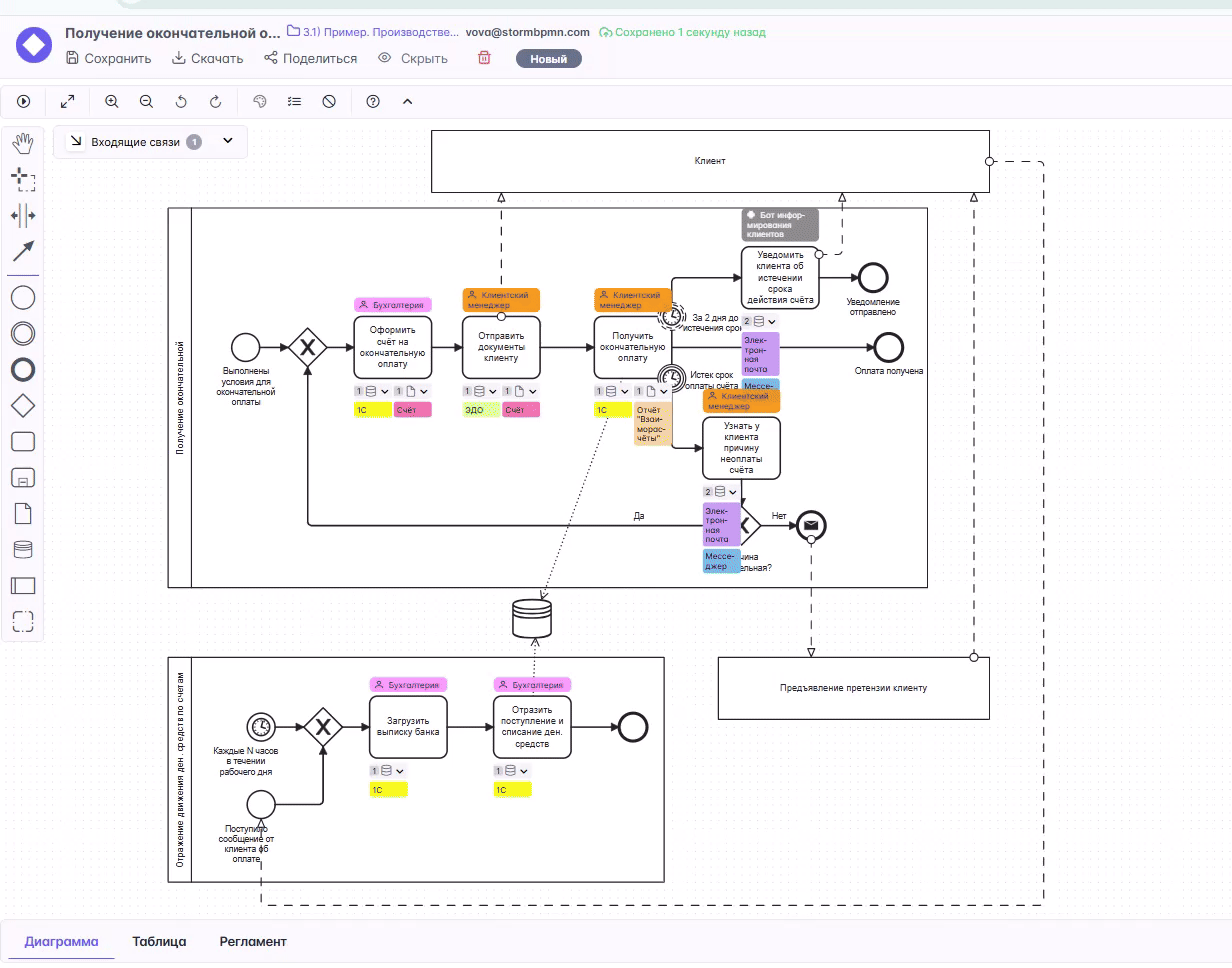

Видео с примером:
