Подпроцесс, декомпозиция

V

Vova Shishkin

Обновлено Nov 16, 2026

Свёрнутый подпроцесс (Subprocess) — способ декомпозиции внутри одной модели. На основной схеме подпроцесс выглядит как обычный шаг, а его подробности лежат уровнем ниже: в них можно провалиться и вернуться обратно, не открывая другую модель.

Так схема остаётся обзорной: например, в процессе закупки шаг «Выбрать поставщика» скрывает запрос коммерческих предложений, их сравнение и утверждение.

Как сделать свёрнутый подпроцесс

  1. Выделить на схеме задачу, которую нужно детализировать.
  2. В контекстном меню справа от элемента нажать гаечный ключ «Изменить элемент».
  3. Выбрать «Свернутый подпроцесс».

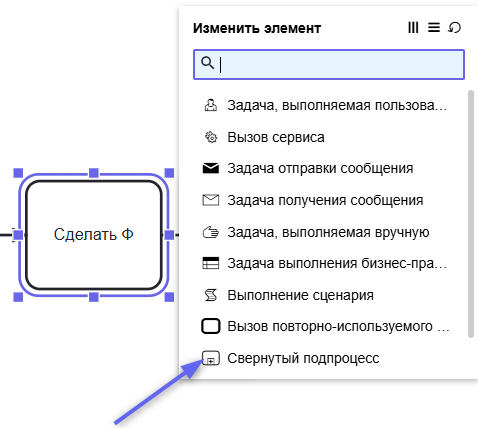

Гаечный ключ «Изменить элемент» и пункт «Свернутый подпроцесс»

В том же списке задачу можно превратить в «Развернутый подпроцесс» — тогда его содержимое рисуется прямо на основной схеме внутри рамки. В левой панели инструментов есть кнопка «Создать развернутый подпроцесс».

Как перейти внутрь подпроцесса

Свёрнутый подпроцесс отмечен значком «+» внизу. Чтобы открыть его, нажать на значок со стрелкой у правого нижнего угла подпроцесса.

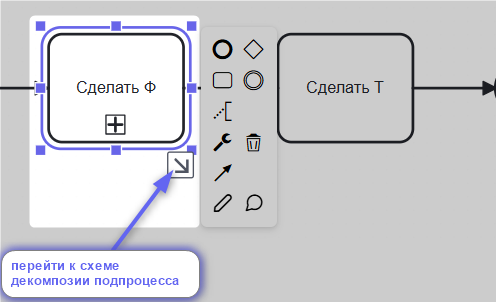

Свёрнутый подпроцесс на схеме и значок перехода внутрь

Внутри откроется отдельный холст. Схема подпроцесса рисуется так же, как основная: с начальным и конечным событием, задачами, развилками.

Как вернуться на уровень выше

Над холстом слева показан путь — «хлебные крошки»: название модели, затем названия подпроцессов. Чтобы вернуться, нажать на название модели или нужного подпроцесса в этой цепочке.

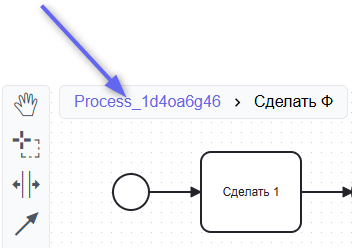

Схема внутри подпроцесса и цепочка уровней над холстом

Подпроцессы можно вкладывать друг в друга, глубина не ограничена. Если в цепочке пять названий и больше, середина сворачивается в «…»: на виду остаются модель, родительский и текущий уровни.

Переходить в подпроцессы можно и при просмотре: в схеме регламента и во встроенной на сайт схеме.

Подпроцесс или отдельная модель

По нотации BPMN свёрнутый подпроцесс — часть текущей схемы, а не ссылка на другую модель. Поэтому переиспользовать его в других моделях нельзя, и даже в этой модели он встречается только один раз.

Если один и тот же фрагмент повторяется в разных процессах, лучше вынести его в отдельную модель и вызывать через вызываемый процесс (Call Activity) — подробнее в статье Связь между диаграммами.

Видео

Пример работы со свёрнутым подпроцессом:

Если видео недоступно, его дубль можно посмотреть в ВК-видео:
https://vkvideo.ru/video-227313390_456239225

Подробнее

Частые вопросы

Вопрос: Где значок перехода в подпроцесс?

Ответ: Значок со стрелкой есть только у свёрнутого подпроцесса — у правого нижнего угла элемента. Если вместо него рамка с элементами внутри, это развёрнутый подпроцесс: его можно сделать свёрнутым через гаечный ключ «Изменить элемент».

Вопрос: Как вставить один и тот же подпроцесс в несколько моделей?

Ответ: Свёрнутый подпроцесс для этого не подходит — он существует только внутри своей модели. Нужно нарисовать фрагмент отдельной моделью и вызвать её через Call Activity.

Вопрос: Как выйти из подпроцесса?

Ответ: Нажать на название модели в цепочке над холстом слева.
