Stormbpmn позволяет экспортировать диаграммы в несколько форматов: PNG, SVG, BPMN (XML) и PDF. Для тарифов Team и выше также доступен экспорт в регламент (DOCX) по шаблону.
Как открыть окно экспорта

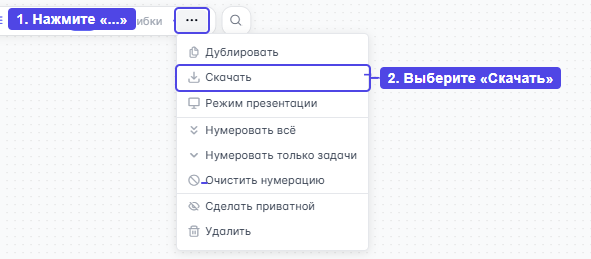

Откройте нужную диаграмму. На верхней панели редактора нажмите кнопку «...» (три точки) — она расположена справа от кнопок управления масштабом и оверлеями. В открывшемся меню выберите «Скачать».

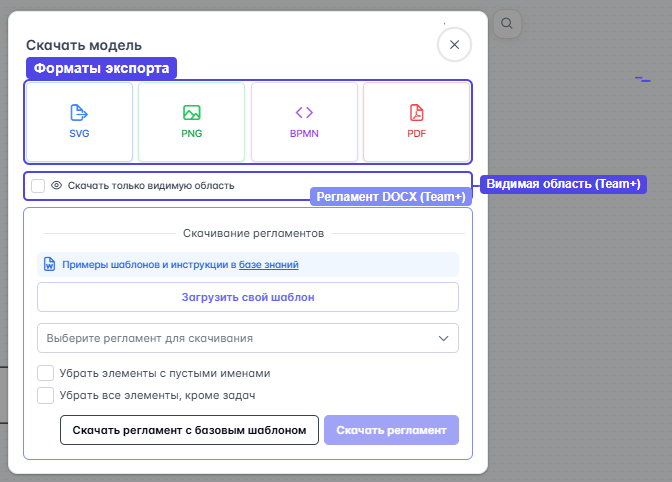

Откроется диалоговое окно «Скачать модель» с карточками доступных форматов.
Доступные форматы
SVG — векторное изображение
Формат SVG сохраняет диаграмму как векторную графику. Изображение можно масштабировать без потери качества — удобно для печати, вставки в документы и презентации.
Нажмите карточку SVG в окне экспорта. Файл сохранится с расширением .svg.
PNG — растровое изображение
Формат PNG подходит для вставки в презентации, письма и мессенджеры. Диаграмма сохраняется как картинка с белым фоном.
Нажмите карточку PNG в окне экспорта. Файл сохранится с расширением .png.
Качество изображения зависит от размера диаграммы и тарифа:
-
На тарифах Team и выше — всегда максимальное качество.
-
На бесплатном тарифе диаграммы до 100 элементов экспортируются в полном качестве. Диаграммы более 100 элементов — в сниженном разрешении и обрезаются до видимой области на экране.
BPMN — исходный файл диаграммы
Формат BPMN сохраняет диаграмму в стандарте BPMN 2.0 (XML). Такой файл можно открыть в любом BPMN-редакторе или импортировать обратно в Stormbpmn.
Нажмите карточку BPMN в окне экспорта. Файл сохранится с расширением .bpmn.
PDF — документ для печати
Формат PDF создаёт документ с диаграммой в альбомной ориентации, готовый для печати или отправки коллегам. PDF генерируется на сервере и учитывает текущие оверлеи (слои данных) на диаграмме.
Нажмите карточку PDF в окне экспорта. Появится индикатор загрузки — дождитесь завершения.
PDF доступен только на тарифе Team и выше. На бесплатном тарифе карточка PDF отображается с замком — нажмите на неё, чтобы перейти к выбору тарифа.
Экспорт только видимой области
Под карточками форматов находится чекбокс «Скачать только видимую область». Если включить его, в файл попадёт только та часть диаграммы, которая видна на экране. Это удобно, когда нужно экспортировать отдельный фрагмент большой диаграммы.
Перед экспортом отмасштабируйте и расположите диаграмму так, чтобы нужный фрагмент был виден на экране, затем включите чекбокс и нажмите SVG или PNG.
Опция доступна только на тарифе Team и выше. На бесплатном тарифе чекбокс заблокирован.
Экспорт в регламент (DOCX)
На тарифе Team и выше в окне экспорта появляется дополнительный раздел «Скачивание регламентов». Он позволяет сформировать документ Word (DOCX) на основе шаблона — с описанием процесса, списком шагов и встроенным изображением диаграммы.
-
Выберите шаблон из выпадающего списка (шаблоны загружаются из настроек вашей команды).
-
При необходимости настройте параметры:
-
Убрать элементы с пустыми именами — исключает из документа безымянные элементы.
-
Убрать все элементы, кроме задач — включает в документ только элементы-задачи, без событий и шлюзов.
-
-
Нажмите «Скачать регламент» для экспорта по выбранному шаблону или «Скачать регламент с базовым шаблоном» для стандартного формата.
Подробнее о создании и настройке шаблонов — в статье Шаблоны регламентов.
Водяной знак на бесплатном тарифе
На бесплатном тарифе (Personal) при экспорте в PNG и SVG на изображение добавляется небольшой водяной знак «Создано в бесплатной версии stormbpmn.com» в левом верхнем углу. На платных тарифах (Team и выше) водяной знак не добавляется.
Форматы для других типов диаграмм
Набор форматов зависит от типа диаграммы:
-
BPMN-диаграммы — SVG, PNG, BPMN, PDF (Team+), регламент DOCX (Team+).
-
Карты бизнес-возможностей (BCM) — SVG, PNG, JSON. PDF и регламенты для BCM не поддерживаются.
-
PlantUML-диаграммы — SVG и PNG.
Частые вопросы
В: Почему PNG-изображение получилось размытым?
О: На бесплатном тарифе для диаграмм более 100 элементов разрешение снижается автоматически. Перейдите на тариф Team для экспорта в максимальном качестве.
В: Почему в PDF сдвинуты оверлеи?
О: Это известная особенность. PDF формируется через серверный рендеринг страницы, и позиционирование оверлеев может незначительно отличаться от того, что вы видите в браузере. Если точное расположение оверлеев важно, экспортируйте в PNG или SVG.
В: Можно ли экспортировать диаграмму без входа в аккаунт?
О: Форматы SVG, PNG и BPMN доступны без авторизации для публичных диаграмм. Но кнопка PDF заблокирована для неавторизованных пользователей.
В: Как экспортировать только часть диаграммы?
О: Приблизьте нужный фрагмент на экране, затем включите чекбокс «Скачать только видимую область» и экспортируйте в SVG или PNG. Опция доступна на тарифе Team и выше.
