Что такое элементы архитектуры (ЭА)

Элементы архитектуры (ЭА) показывают ресурсы и объекты, которые используются при выполнении задачи: информационные системы, документы и всё, что команда описывает своими типами.

ЭА — обогащённая альтернатива объектам данных и артефактам BPMN. Они не перегружают схему: их можно показать оверлеями под задачами или скрыть, а подробности хранятся в карточке элемента.

Совет

Элементы архитектуры образуют справочник команды. Один и тот же элемент можно использовать в разных диаграммах.

Встроенных типов два:

  • Система — программное обеспечение, которое используется для выполнения задачи;

  • Документ — документ или артефакт, который нужен для задачи или получается в результате.

Остальные типы команда создаёт сама — это пользовательские типы (см. раздел ниже). На схеме оверлеями показываются системы, документы и элементы пользовательских типов.

Примечание

Элементы архитектуры доступны на тарифах TEAM, BUSINESS и Enterprise. На тарифе Personal вместо справочника показывается описание возможностей тарифа Team и кнопка перехода к оплате. По умолчанию создавать и изменять их может только администратор команды. Другим участникам это право выдаётся через группы прав — подробнее в статье Гранулярные права: группы и привилегии участников команды.

ВНИМАНИЕ: элементы архитектуры и переход в другую команду, выход из команды

Элементы архитектуры — объекты команды, а не пользователя. Диаграммы тоже остаются в той команде, в которой созданы: при выходе из команды или переходе в другую команду диаграммы вместе с ЭА остаются в старой команде, их автором становится администратор, а ушедший пользователь теряет к ним доступ.

Перенос диаграмм с ЭА в другую команду

Дубликат диаграммы можно создать в другом аккаунте. Сделать это нужно до выхода из команды:

  1. В аккаунте-источнике предоставить доступ к диаграмме: указать email аккаунта-получателя или открыть анонимный доступ.

  2. В аккаунте-получателе открыть диаграмму по ссылке и в верхнем меню редактора выбрать «Ещё» (кнопка «…») → «Дублировать». Другой способ — нажать «Создать модель» в разделе моделей, выбрать «Скопировать модель» и вставить ссылку на диаграмму.

Подробнее — в статье Как скопировать диаграмму вместе с ролями и элементами архитектуры.

Справочник элементов архитектуры

Все ЭА команды собраны в разделе «Архитектура» → «Элементы». Здесь можно:

  • переключать типы кнопками «Документ», «Система», «Пользовательские типы»;

  • найти элемент по названию;

  • выгрузить справочник кнопкой «Экспорт» и загрузить элементы из файла кнопкой «Импорт»;

  • создать элемент кнопкой «Создать».

Справочник «Элементы архитектуры»

Создание ЭА

В справочнике

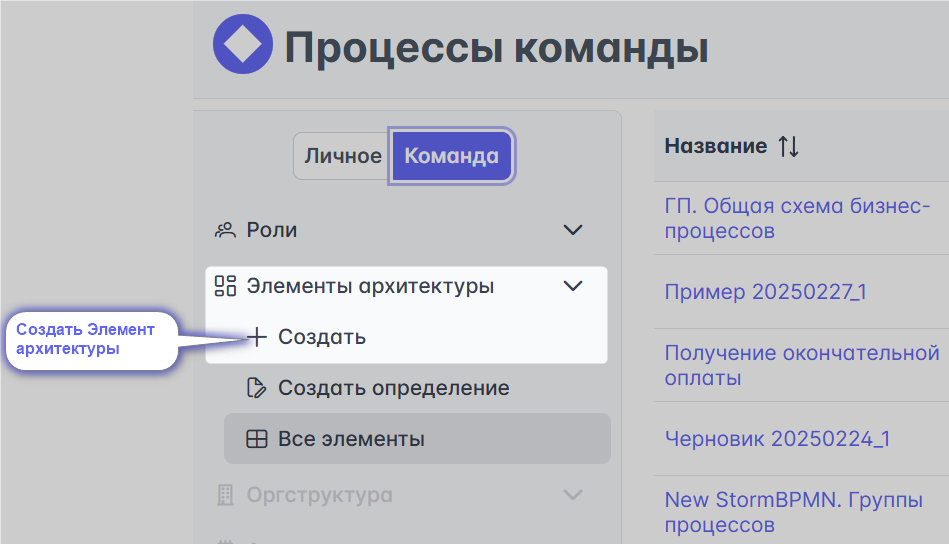

  1. Открыть «Архитектура» → «Элементы» и нажать «Создать».

  2. В окне «Создание элемента архитектуры» заполнить поля:

    1. «Название».
    2. «Тип» — «Документ», «Система» или один из пользовательских типов.
    3. «Цвет элемента» — цвет плашки элемента в оверлеях на схеме.
    4. «Внешний ID» — идентификатор элемента в другой системе. Пригодится, если элементы загружаются из других систем.
    5. «Ссылка во внешней системе» — ссылка на элемент во внешней системе. В ссылке можно использовать подстановку ${externalId} — вместо неё подставится внешний ID. Открыть ссылку из Storm можно, только если она начинается с http:// или https://.
    6. «Статус» — «Новый», «Внедряется», «В эксплуатации», «Вывод из эксплуатации» или «Архив».
    7. Нажать «Сохранить».

Поля блока «Статус и интеграция» заполняются только при необходимости.

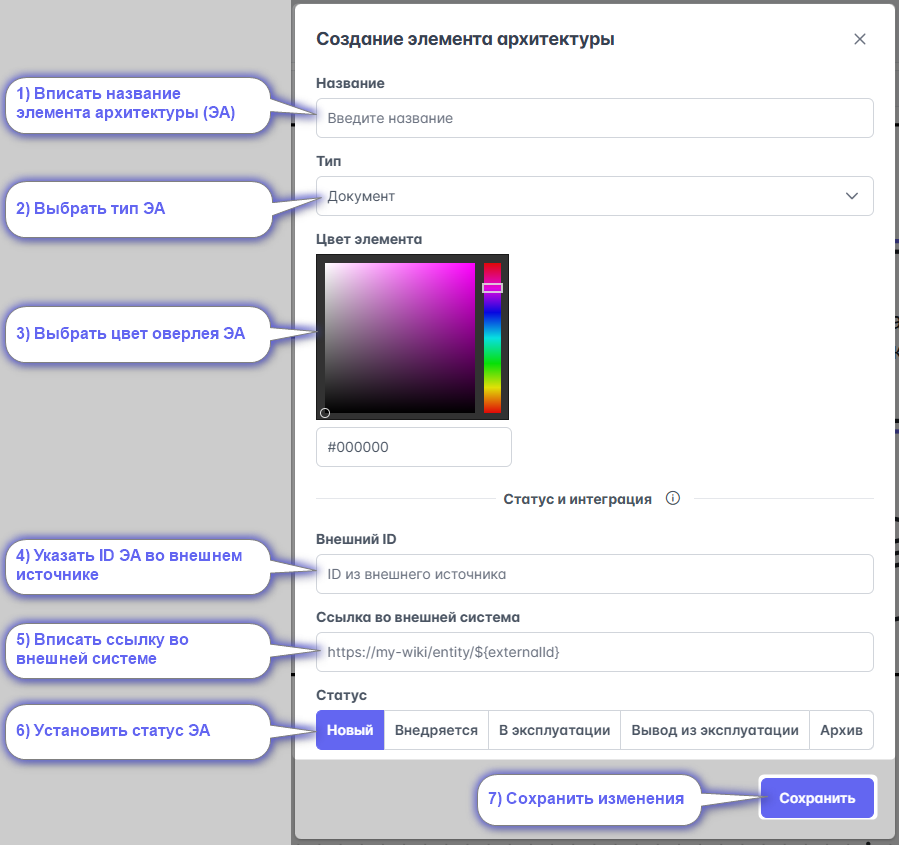

Окно «Создание элемента архитектуры»

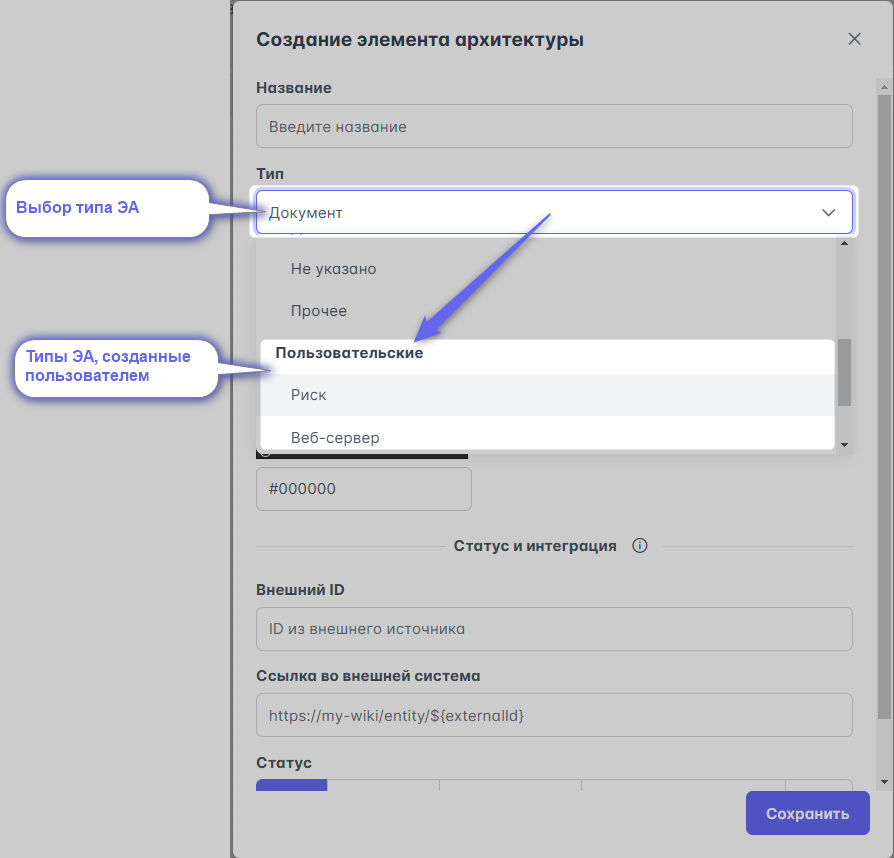

В списке «Тип» встроенные типы собраны в группе «Системные», типы команды — в группе «Пользовательские».

Список типов: «Системные» и «Пользовательские»

В редакторе диаграммы

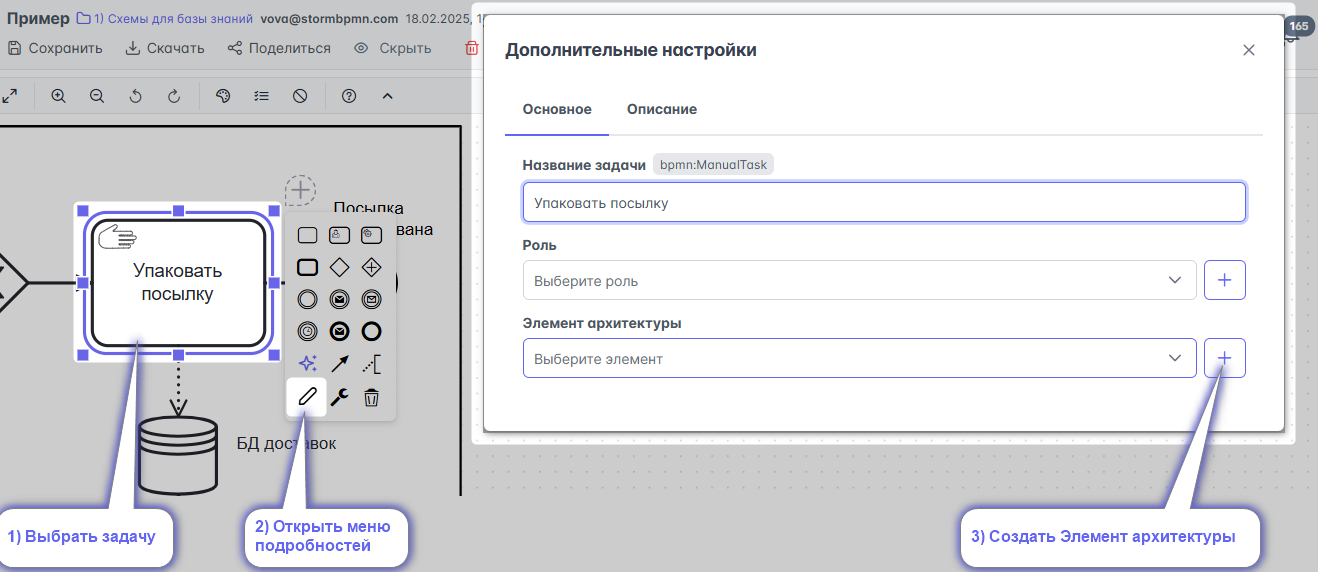

Новый элемент можно создать прямо при работе со схемой:

  • в правой панели редактора на вкладке «Элементы архитектуры» — кнопкой «+» справа от списка «Элемент архитектуры»;

  • в окне «Описание элемента» задачи — кнопкой «Создать элемент архитектуры» внизу списка элементов.

Откроется то же окно «Создание элемента архитектуры». Созданный элемент сразу попадает в справочник команды.

Вкладка «Элементы архитектуры» в правой панели редактора

Как привязать элемент к задаче и убрать его с задачи — в статье Как добавить элемент архитектуры на задачу и удалить его с задачи.

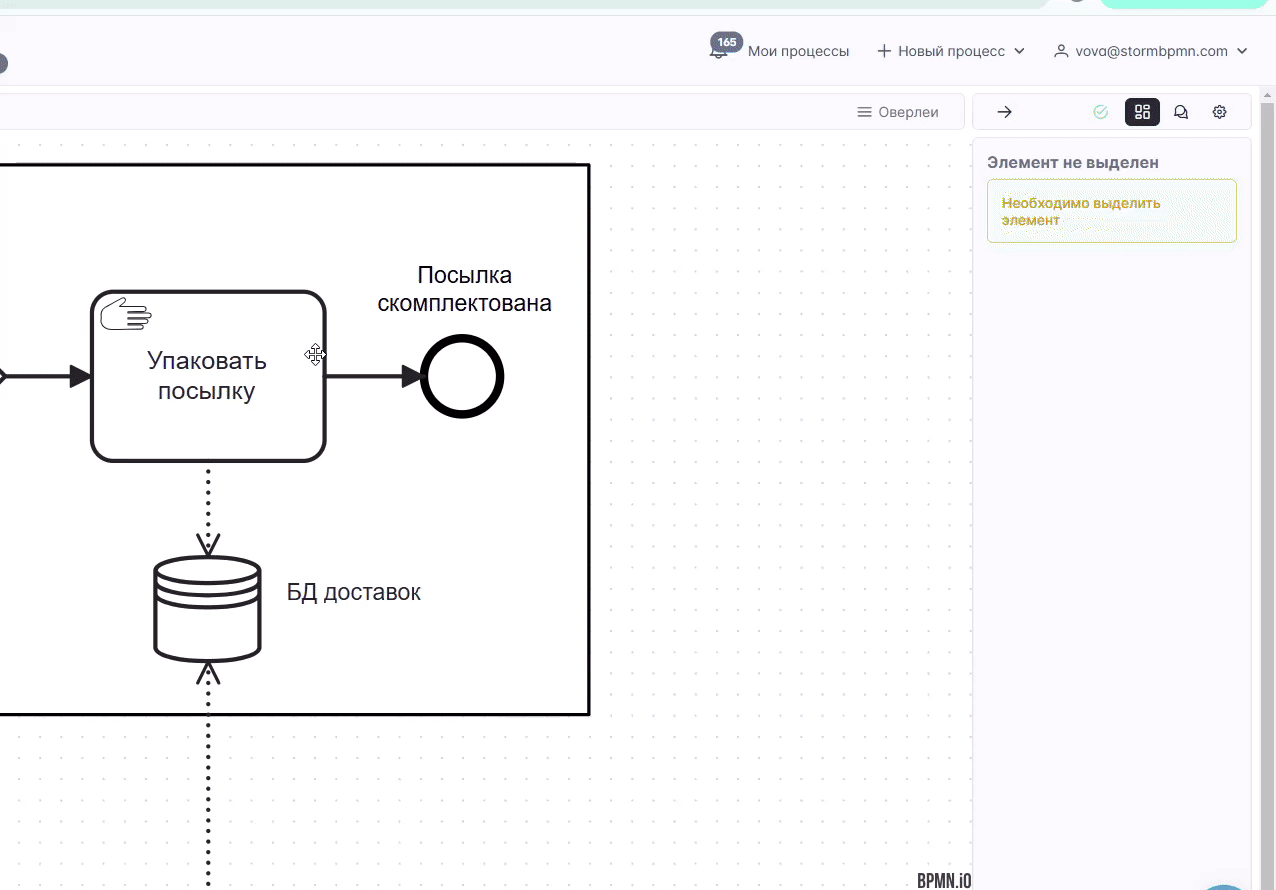

Видео с примером

Видео снято в предыдущей версии интерфейса.


Импортом из файла Excel

Кнопка «Импорт» в справочнике загружает элементы из файла .xlsx (не больше 5 МБ). Перед импортом Storm проверяет файл и показывает, сколько записей будет создано, обновлено и пропущено. В качестве шаблона удобно взять файл, выгруженный кнопкой «Экспорт».

Подробнее — в статье Экспорт и импорт элементов архитектуры в Excel.

По REST API

Доступно на тарифе ENTERPRISE

Где используется, редактирование и удаление ЭА

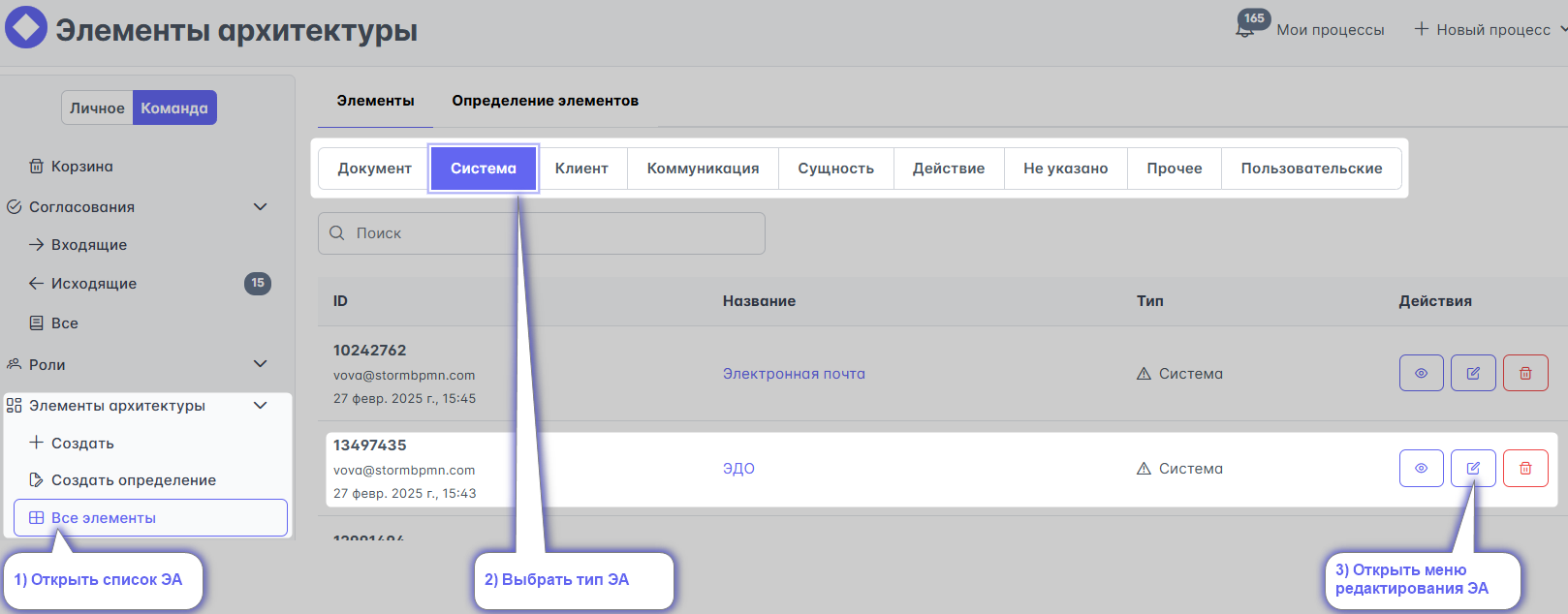

В справочнике у каждого элемента в колонке «Действия» есть кнопки:

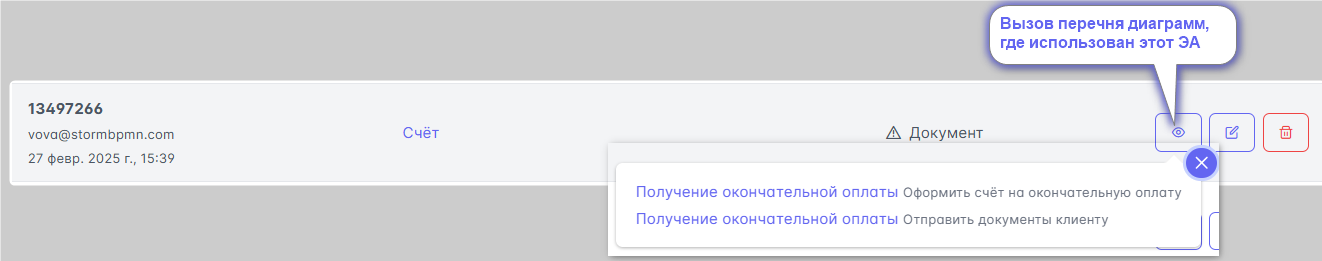

  • «Где используется» (значок глаза) — список процессов и задач, к которым привязан элемент;

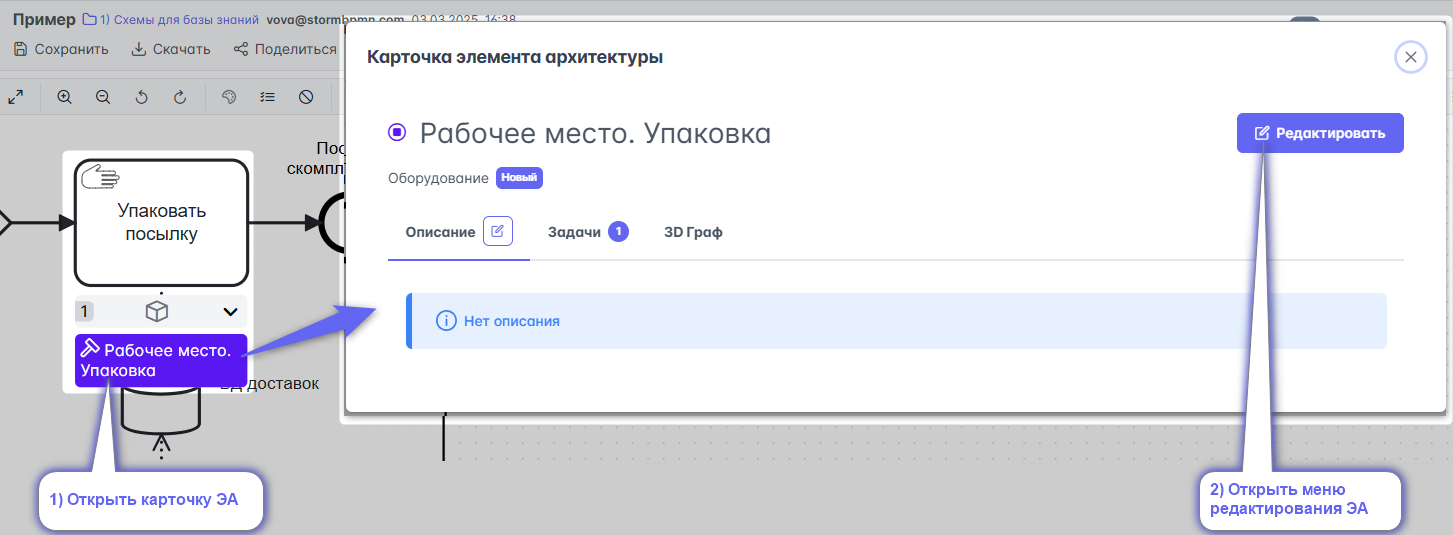

  • «Редактировать» — открывает окно «Редактирование элемента архитектуры» с теми же полями, что при создании;

  • «Удалить» — удаляет элемент из справочника.

Кнопки «Где используется», «Редактировать» и «Удалить»

Предупреждение

Элемент архитектуры, который используется в диаграммах, удалить нельзя: Storm покажет, в скольких процессах он используется. Сначала нужно убрать элемент со всех задач — список задач показывает кнопка «Где используется».

Пользовательские типы элементов архитектуры

Кроме систем и документов, команда может завести свои типы элементов. Обычно так ведут справочники:

  • метрик;

  • функциональных разрывов;

  • проектов;

  • рисков;

  • типов операций;

  • оборудования и т. д.

Так можно описывать те стороны процессов, которые важны именно вашей организации.

Как создать пользовательский тип

  1. Открыть «Архитектура» → «Пользовательские типы».

  2. Нажать «Создать».

Раздел «Пользовательские типы»

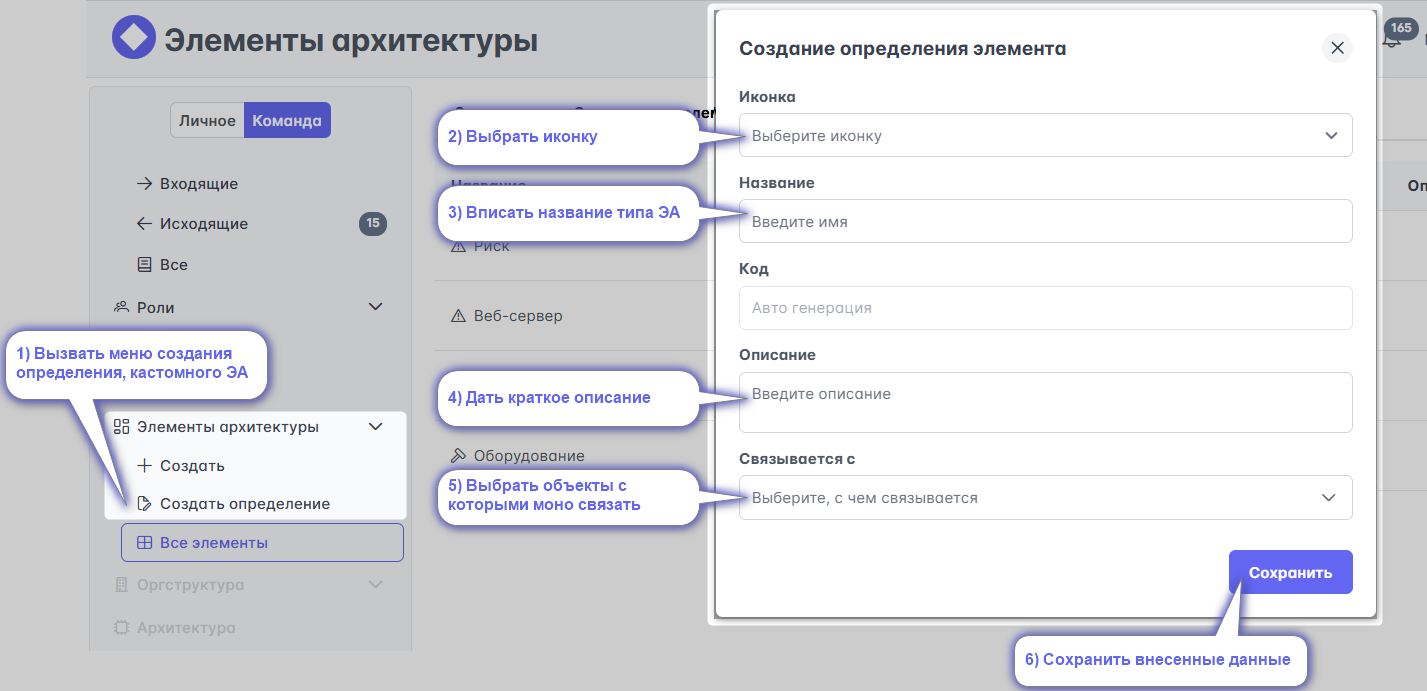

  1. В окне «Создание определения элемента» заполнить поля:

    • «Иконка» — значок типа, он показывается в справочнике и оверлеях;
    • «Название» — название типа;
    • «Код» — создаётся автоматически из названия, используется в API и при генерации документов;
    • «Описание» — для чего нужен тип;
    • «Связывается с» — к чему можно привязывать элементы типа: «Процесс и задача», «Процесс» или «Задача».
  2. Нажать «Сохранить».

Окно «Создание определения элемента»

Создавать пользовательские типы могут участники с правом создавать элементы архитектуры, удалять — с правом удалять их. Изменять типы может только администратор команды.

Как создать элемент пользовательского типа

Так же, как обычный элемент: в окне «Создание элемента архитектуры» в поле «Тип» выбрать нужный тип из группы «Пользовательские».

Элементы пользовательских типов используются так же, как системы и документы: их привязывают к задачам, и они показываются на схеме оверлеями.
