Как работать в редакторе BPMN: пошаговое руководство

V

Vova Shishkin

Обновлено Nov 16, 2026

Это пошаговое руководство по работе в редакторе BPMN в Stormbpmn. Здесь описано, как создать диаграмму, добавить элементы, настроить ветвления и оформить процесс.

Создание новой диаграммы

  1. В разделе «Модели бизнес-процессов» → «Все модели» или внутри нужной папки нажать «Создать модель» справа вверху.



    Или на главной странице в блоке «Создать» нажать «Модель».

    \

  2. В окне «Создать модель» выбрать карточку «С чистого листа».

    Карточка «С чистого листа» в окне «Создать модель»

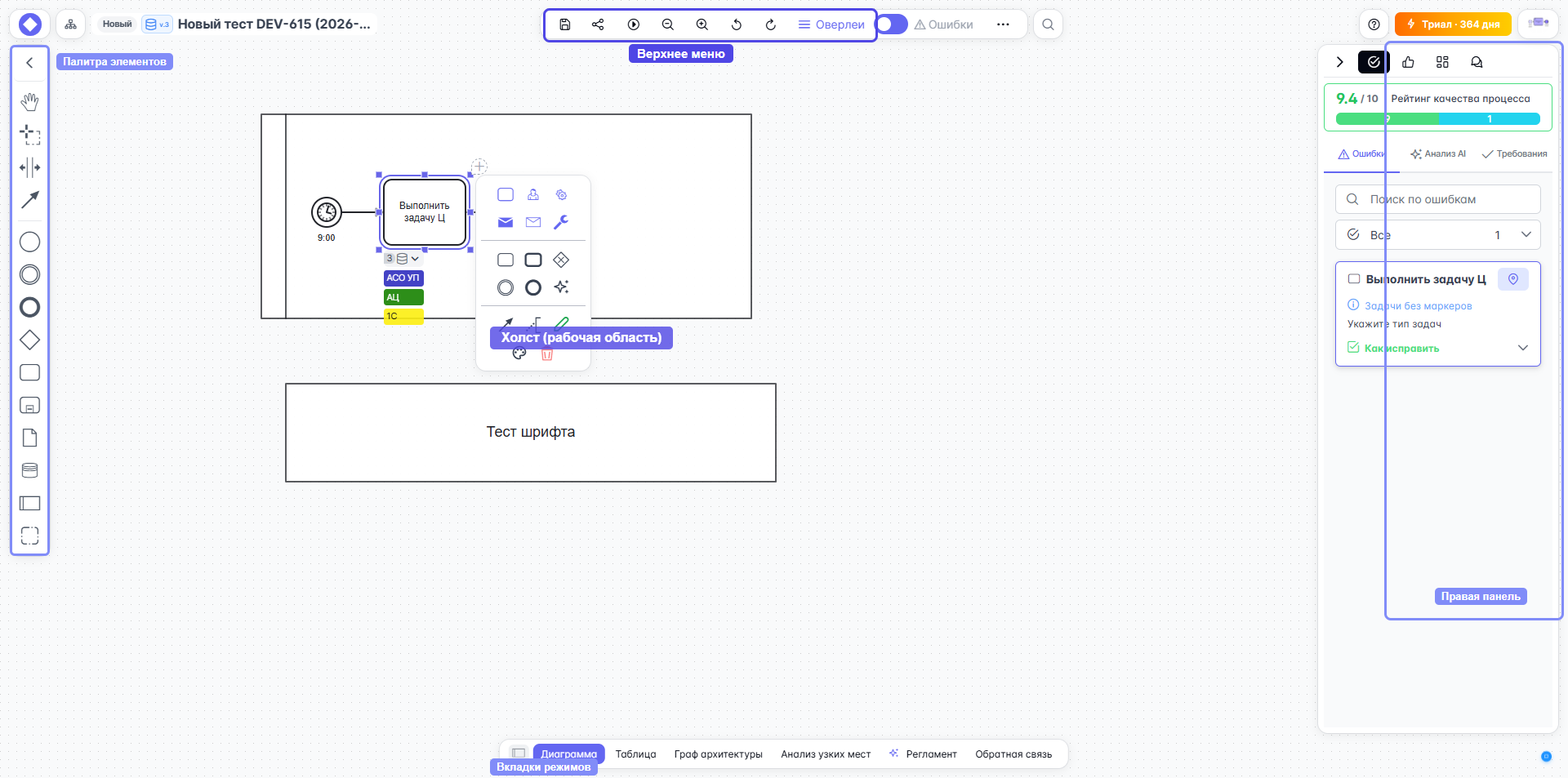

Откроется редактор. На холсте уже есть пул «Мой процесс» и начальное событие (кружок) — их можно переименовать двойным щелчком. Другие способы создать модель — по шаблону, с помощью AI, загрузкой файла — описаны в статье Как создать модель процесса в BPMN.

Начальное событие — это точка входа в процесс. Каждая диаграмма BPMN начинается с него.

Добавление элементов

Есть два способа добавлять элементы на диаграмму.

Способ 1: контекстное меню элемента. Нажать на любой элемент на холсте — справа появится контекстное меню с иконками. В группе «Добавить» выбрать нужный тип: задачу (прямоугольник со скруглёнными углами), шлюз (ромб), промежуточное или конечное событие (круг). Новый элемент автоматически соединится стрелкой с предыдущим. Это самый быстрый способ построить последовательную цепочку. Все кнопки меню описаны в статье Контекстное меню.

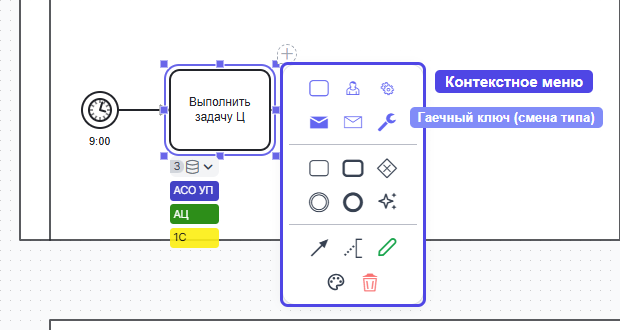

Контекстное меню рядом с выделенной задачей

Способ 2: палитра элементов слева. В левой панели собраны все доступные элементы BPMN. Перетащить нужный элемент на холст, а затем соединить его стрелкой вручную — навести курсор на край исходного элемента, зажать и протянуть линию к целевому.

После добавления элемента дважды кликнуть на него, чтобы ввести название. Называть задачи глаголом: «Проверить заявку», «Отправить ответ», «Согласовать договор».

Типы задач

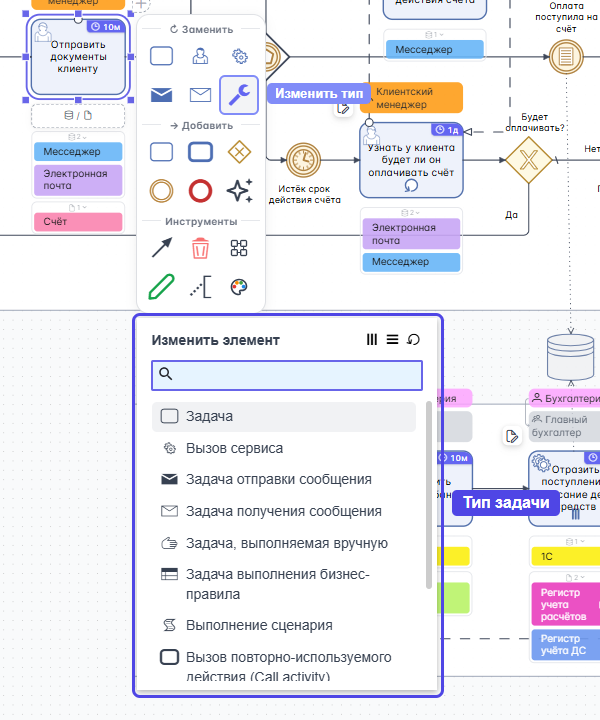

По умолчанию добавляется обычная задача (Task). Чтобы сменить тип, нажать на задачу и кликнуть иконку гаечного ключа в контекстном меню. Доступные типы:

  • User Task (иконка человека) — задача, которую выполняет конкретный сотрудник вручную. Использовать для этапов, где нужно чьё-то решение или действие.

  • Service Task (иконка шестерёнки) — автоматическая задача, которую выполняет система. Подходит для отправки писем, обновления данных, интеграций.

  • Script Task (иконка документа) — выполнение скрипта или расчёта.

  • Manual Task (иконка руки) — работа, которая выполняется без помощи системы (например, физическая доставка).

  • Call Activity (жирная рамка) — вызов другого процесса как подпроцесса.

Если не уверены, какой тип выбрать — оставить обычную задачу. Тип можно сменить в любой момент.

Ветвления: шлюзы

Когда процесс разветвляется (например, «заявка одобрена или отклонена»), использовать шлюзы. Шлюз — это ромб на диаграмме.

Эксклюзивный шлюз (XOR) — выполняется только одна ветка из нескольких. Использовать, когда есть условие: «Если одобрено → ..., если отклонено → ...». На диаграмме обозначается ромбом с крестиком (×) внутри.

Как добавить:

  1. Нажать на задачу, после которой идёт развилка.

  2. В контекстном меню выбрать ромб (шлюз).

  3. Из шлюза добавить два или более потока — каждый ведёт к своей ветке задач.

  4. Подписать условия: нажать на стрелку и ввести текст (например, «Сумма > 100 000» или «Одобрено»).

  5. После веток добавить замыкающий шлюз, чтобы потоки сошлись обратно.

Параллельный шлюз (AND) — выполняются все ветки одновременно. Обозначается ромбом с плюсом (+) внутри. Использовать, когда несколько действий идут параллельно.

Инклюзивный шлюз (OR) — выполняются одна или несколько веток. Обозначается ромбом с кругом внутри.

Чтобы сменить тип шлюза, нажать на него и кликнуть гаечный ключ — выбрать нужный тип.

Важно: каждый разветвляющий шлюз должен иметь замыкающий шлюз того же типа. Это правило нотации BPMN.

Пулы и дорожки

Пулы и дорожки показывают, кто выполняет задачи.

Пул (Pool) — контейнер для одного участника процесса (отдел, компания, система). Перетащить пул из левой палитры на холст. Дважды кликнуть на заголовок, чтобы назвать его — например, «Отдел продаж».

Дорожки (Lanes) — делят пул на зоны ответственности. Нажать на пул — в контекстном меню выбрать «Добавить дорожку сверху», «Добавить дорожку снизу» или разделить пул сразу на две или три дорожки. Назвать дорожки по ролям: «Менеджер», «Руководитель», «Бухгалтерия». Перетащить задачи на нужные дорожки — так сразу видно, кто за что отвечает.

Кнопки дорожек в контекстном меню пула

Взаимодействие между пулами. Если в процессе участвуют несколько сторон, добавить второй пул. Между пулами проводятся пунктирные стрелки (Message Flow) — они показывают обмен информацией. Обычные стрелки (Sequence Flow) работают только внутри одного пула.

Соединение элементов стрелками

Чтобы соединить два элемента стрелкой вручную, навести курсор на край исходного элемента — появится точка-якорь. Зажать левую кнопку мыши и протянуть линию к целевому элементу. Стрелка автоматически «прилипнет».

Чтобы удалить стрелку, выделить её кликом и нажать Delete на клавиатуре.

Чтобы подписать стрелку (указать условие), дважды кликнуть на ней и ввести текст. Подписи особенно важны после шлюзов — они объясняют, при каком условии процесс идёт по этой ветке.

Описание элементов

Каждому элементу можно добавить подробное описание. Выделить элемент и нажать иконку «Дополнительные настройки» (карандаш) в контекстном меню.

В диалоге «Описание элемента» доступны два раздела:

  • Роли и элементы архитектуры — назначить роль на задачу, связать задачу с элементами архитектуры.

  • Подробное описание и время исполнения — добавить описание с инструкцией или регламентом, указать плановую длительность задачи и внешнюю ссылку. Кнопка «Получить описание от AI» позволяет сгенерировать описание автоматически.

Окно также открывается правым кликом по элементу. Описание хранится внутри элемента, поэтому диаграмма остаётся чистой. При необходимости его можно показать на схеме оверлеем «Описание» в меню «Оверлеи». Подробнее об окне — в статье Меню подробностей (доп. настроек).

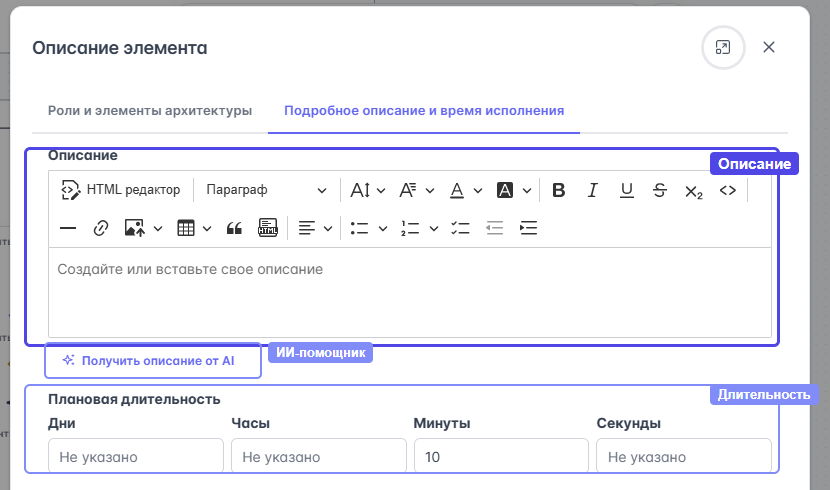

Вкладка «Подробное описание и время исполнения»

Оформление диаграммы

Основные инструменты собраны в верхнем меню редактора, подробнее о каждой кнопке — в статье Верхнее меню.

Верхнее меню редактора

Цвета и шрифт. Выделить один или несколько элементов и нажать «Оформление» (палитра) в контекстном меню. Там меняются цвет заливки, цвет текста, размер и начертание шрифта — подробнее в разделе «Оформление» статьи Контекстное меню. Цветовая маркировка помогает визуально разделить этапы: зелёный — автоматические задачи, синий — ручные, красный — точки контроля. Чтобы перенести оформление одного элемента на другие, использовать кнопку «Копировать стиль» в верхнем меню.

Нумерация. В верхнем меню нажать «…» и выбрать «Нумеровать всё» или «Нумеровать только задачи» — элементы пронумеруются в порядке потока. Удобно для регламентов, где нужна ссылка на «шаг 5» или «задачу 12». Убрать номера — «Очистить нумерацию».

Меню «…»: скачивание и нумерация

Масштаб и навигация. Масштаб меняется кнопками «Увеличить масштаб» и «Уменьшить масштаб» в верхнем меню или колёсиком мыши с зажатой клавишей Ctrl. Колёсико без клавиш двигает холст по вертикали, с Shift — по горизонтали. Кнопка «Показать миникарту» в нижней панели показывает общий вид диаграммы и помогает быстро перемещаться по большим процессам.

Оценка качества диаграммы

В верхнем меню показана оценка качества процесса по 10-балльной шкале. Нажать на неё — справа откроется панель «Рейтинг качества процесса», на вкладке «Ошибки» собраны найденные проблемы, например:

  • отсутствие конечного события;

  • элементы без входящих или исходящих стрелок;

  • задачи без указанного типа;

  • другие нарушения правил BPMN и рекомендаций по моделированию.

У каждой проблемы есть кнопка «Показать на схеме» — редактор перейдёт к проблемному элементу — и подсказка «Как исправить». Исправить и проверить оценку снова.

Панель «Рейтинг качества процесса»

Сохранение и экспорт

Изменения сохраняются автоматически, отдельно сохранять диаграмму не нужно. Чтобы зафиксировать текущее состояние как версию, нажать значок дискеты «Сохранить как версию» в верхнем меню. В окне «Сохранение модели» указать название, папку, при необходимости тип модели (AS-IS или TO-BE) и комментарий к версии, затем нажать «Сохранить как версию». Все версии открываются по метке версии (например, «v.1») рядом с названием модели.

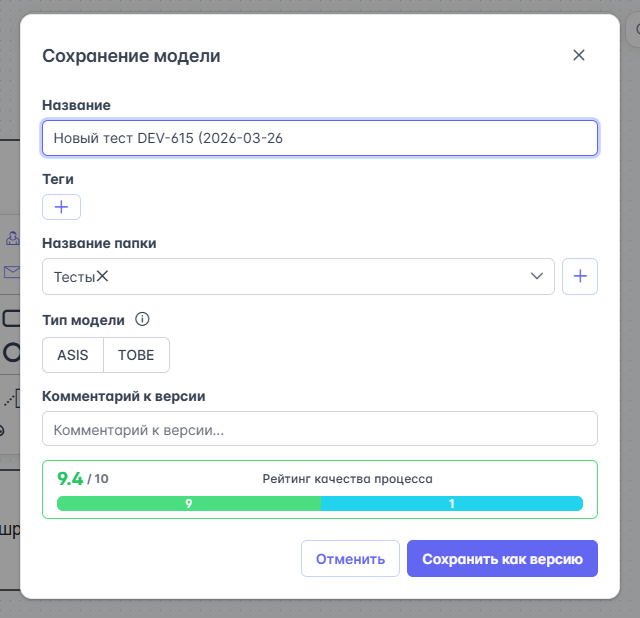

Окно «Сохранение модели»

Для экспорта в верхнем меню нажать «…» → «Скачать» и выбрать формат:

  • PNG — картинка для презентаций и документов.

  • SVG — векторное изображение (масштабируется без потери качества).

  • PDF — для печати и согласования.

  • BPMN — стандартный формат для обмена с другими BPMN-инструментами.

Опция «Скачать только видимую область» сохраняет только ту часть схемы, что видна на экране. В том же окне в блоке «Скачивание регламентов» можно скачать текстовый регламент по диаграмме — с базовым шаблоном или со своим.

Совместная работа

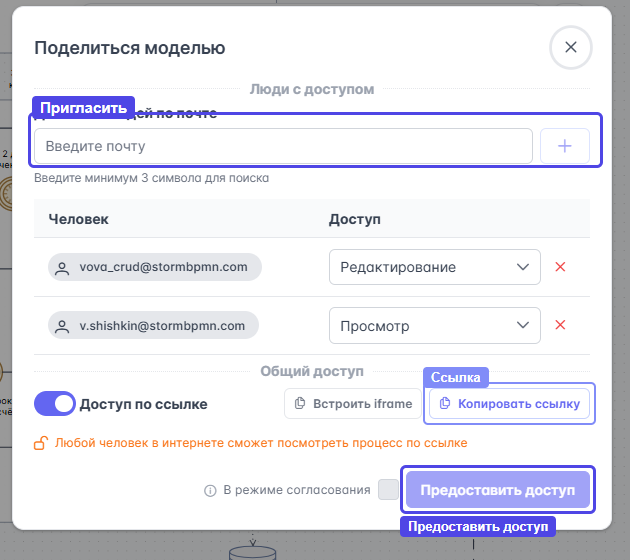

Чтобы дать доступ коллегам к диаграмме, нажать «Поделиться» в верхнем меню. Ввести email коллеги и выбрать уровень доступа:

  • Просмотр — только просмотр, без редактирования.

  • Редактирование — полный доступ к изменению диаграммы.

Переключатель «Доступ по ссылке» открывает диаграмму для просмотра любому человеку, у которого есть ссылка, без регистрации. Подходит для согласования с внешними участниками. После настройки доступов нажать кнопку «Предоставить доступ».

Горячие клавиши

Основные сочетания для быстрой работы:

  • Ctrl+Z — отменить последнее действие.

  • Ctrl+Shift+Z или Ctrl+Y — повторить отменённое действие.

  • Ctrl+C / Ctrl+V — копировать и вставить элементы, в том числе между вкладками.

  • Delete — удалить выделенный элемент.

  • Tab — добавить задачу после выделенного элемента, Shift+Tab — добавить XOR-шлюз.

  • Ctrl+F — поиск по элементам диаграммы.

  • Ctrl + колёсико мыши — масштабирование.

Полный список горячих клавиш — в справке: нажать «?» справа вверху редактора и открыть вкладку «Элементы управления».

Частые вопросы

Вопрос: Как добавить элемент определённого типа, если его нет в контекстном меню?

Ответ: В контекстном меню отображаются базовые элементы. Для выбора конкретного типа (например, Timer Event или Signal Event) нужно добавить базовый элемент, затем нажать иконку гаечного ключа и выбрать нужный подтип.

Вопрос: Как переместить элемент из одной дорожки в другую?

Ответ: Перетащить элемент мышью на нужную дорожку. Стрелки сохранятся автоматически.

Вопрос: Как провести пунктирную стрелку (Message Flow) между пулами?

Ответ: Навести курсор на край элемента в одном пуле, зажать и протянуть к элементу в другом пуле. Редактор автоматически создаст Message Flow (пунктирная линия), потому что Sequence Flow между пулами невозможен по правилам BPMN.

Вопрос: Можно ли отменить все изменения и вернуться к предыдущей версии?

Ответ: Да. Нажать на метку версии (например, «v.1») рядом с названием модели — откроется список версий. Выбрать нужную версию и нажать «Восстановить версию».

Вопрос: Как добавить промежуточное событие на границу задачи (Boundary Event)?

Ответ: Перетащить промежуточное событие из левой палитры прямо на границу задачи. Событие «прилипнет» к краю. Затем через гаечный ключ выбрать тип: таймер, ошибка, сигнал и другие.
