Верхнее меню редактора BPMN висит над холстом диаграммы. В нём собраны сведения о модели, инструменты для работы со схемой и подменю «Ещё» (кнопка •••) с действиями над моделью целиком. В статье описана каждая кнопка, а также окна сохранения версии, скачивания, доступа и смены статуса.

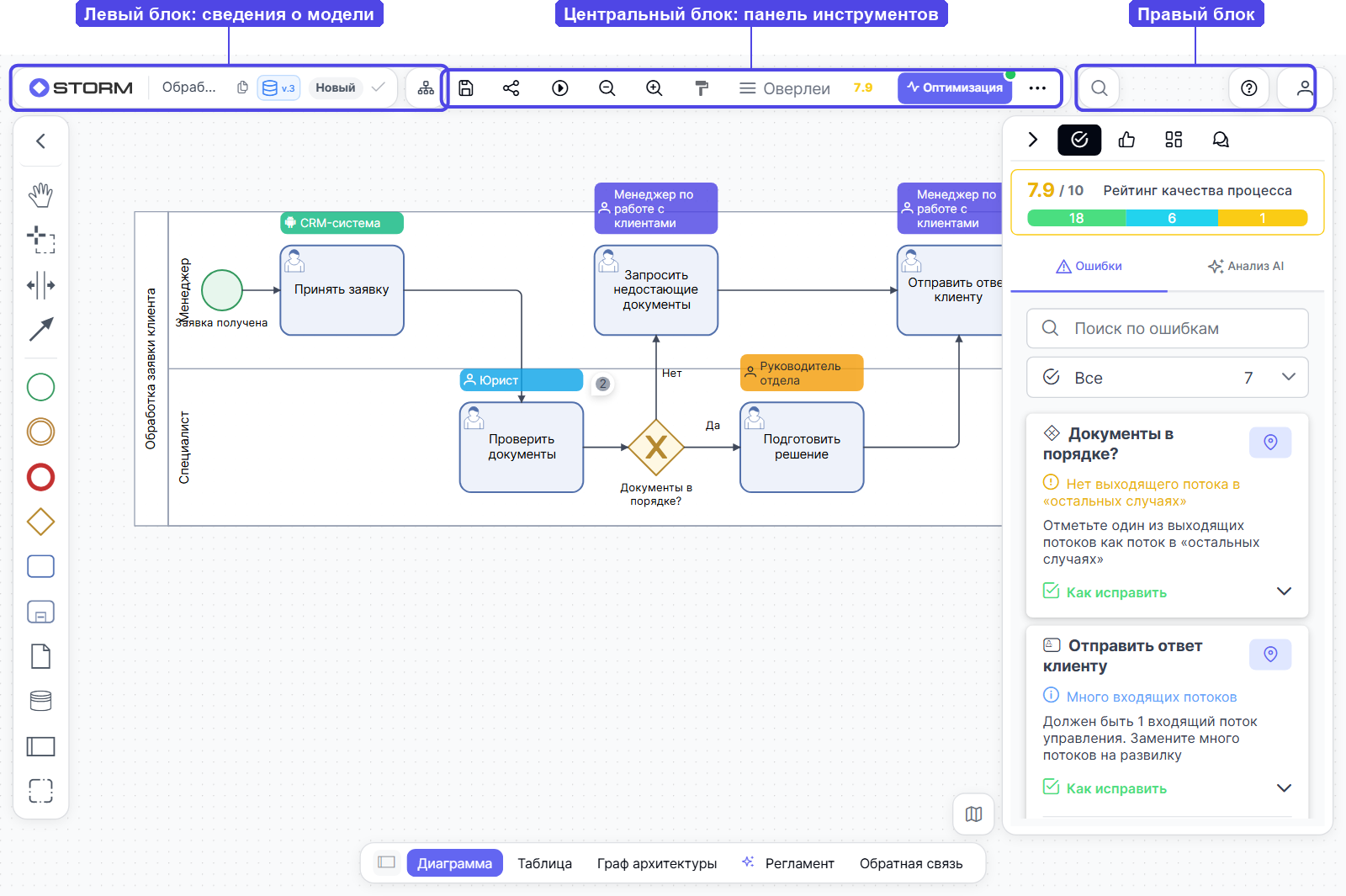

Меню состоит из трёх блоков: слева — сведения о модели, в центре — панель инструментов, справа — поиск по элементам, справка и меню профиля.

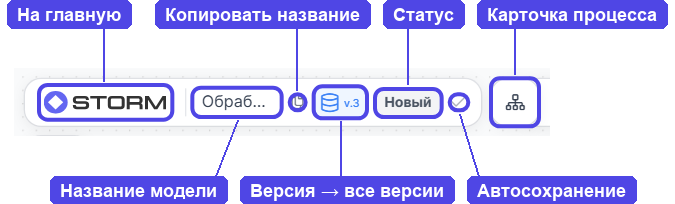

Левый блок: сведения о модели
- Логотип — вернуться к списку процессов.
- Название модели — нажать, чтобы переименовать модель. При наведении появляется подсказка с папкой и автором.
- Копировать название — скопировать название модели в буфер обмена.
- Версия (например, «v.3») — открыть список всех версий модели.
- Статус — «Новый», «В работе» и другие. Нажать, чтобы сменить статус (если есть право редактировать модель). Подробнее — ниже, в разделе «Статус модели».
- Тип процесса — AS-IS или TO-BE, если он задан. Нажать, чтобы перейти к связанной модели. Подробнее — ниже, в разделе «AS-IS и TO-BE».
- Автосохранение — галочка показывает, что изменения сохранены. При наведении видно время последнего сохранения. Во время сохранения вместо галочки крутится значок загрузки.
- Карточка процесса — отдельная кнопка справа, сразу за плашкой с названием и статусом: открыть карточку процесса из реестра процессов в боковой панели. Содержимое карточки доступно на тарифе Business и выше.
Статус модели
Статус показывает коллегам, на каком этапе работа над процессом. Чтобы сменить статус, нажать на плашку статуса рядом с названием модели, выбрать новый статус и нажать «Установить статус».
- Новый — модель только создана.
- В работе — над моделью идёт работа.
- Согласование — модель на согласовании.
- Готов — процесс описан и готов к работе.
- Архив — процесс больше не используется.
В статусах «Согласование», «Готов» и «Архив» модель открывается только для просмотра — редактировать схему нельзя никому. Чтобы снова править схему, вернуть статус «Новый» или «В работе».
AS-IS и TO-BE
Если в окне сохранения выбран тип модели и связанный процесс, рядом со статусом в верхнем меню появится плашка AS-IS или TO-BE. Нажать на неё — откроется связанная модель. Так удобно показывать на встрече процесс «как есть» и «как будет».
Подробнее — в статье Связь между диаграммами.

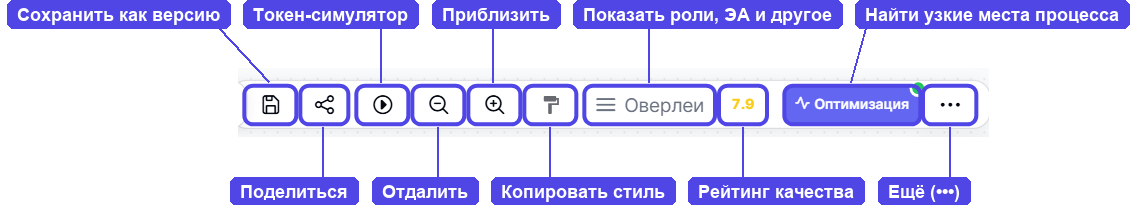

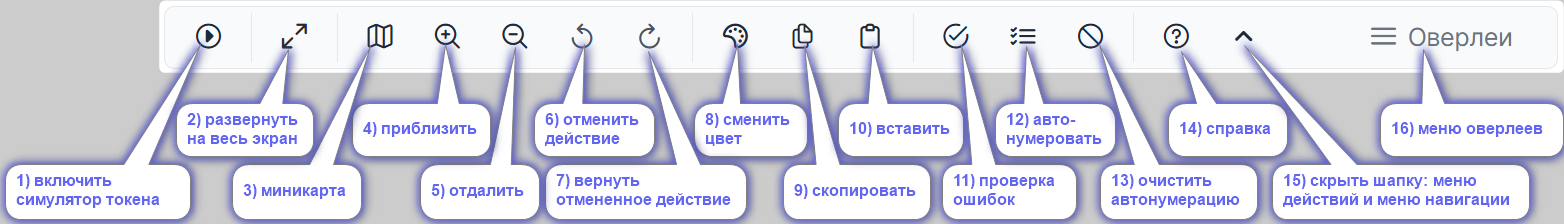

Центральный блок: панель инструментов
- Сохранить как версию — сохранить текущее состояние как новую версию модели. Если модель чужая и редактировать её нельзя, кнопка называется «Сделать копию в свои процессы». Подробнее — ниже, в разделе «Сохранить версию».
- Поделиться — открыть окно доступа к модели. Красная цифра на кнопке — число запросов доступа. Подробнее — ниже, в разделе «Поделиться моделью».
- Токен-симулятор — включить или выключить симуляцию прохождения токена по схеме. Подробнее — в статье Симуляция токена.
- Отдалить и Приблизить — изменить масштаб схемы. Горячие клавиши — Ctrl − и Ctrl +.
- Копировать стиль — выделить элемент, нажать кнопку и кликать по другим элементам: им передаётся оформление первого. Выйти из режима — клавиша Esc.
- Оверлеи — включить или скрыть роли, элементы архитектуры и другие подписи на схеме. Подробнее — в статье Меню оверлеев.
- Рейтинг качества (число от 0 до 10) — открыть список ошибок и замечаний к схеме. Подробнее — в статье Оценка качества.
- Оптимизация — проверить, готова ли схема к DES-симуляции, и создать симуляцию. Подробнее — в статье Как создать симуляцию.
- Ещё (•••) — открыть подменю с действиями над моделью. Каждый пункт описан ниже.
Часть кнопок видна не всем. Токен-симулятор и «Копировать стиль» показываются только тому, кто может редактировать модель.
Сохранить версию
Изменения на схеме сохраняются автоматически. Версия — это отдельный снимок модели, к которому можно вернуться или сравнить его с текущим состоянием.

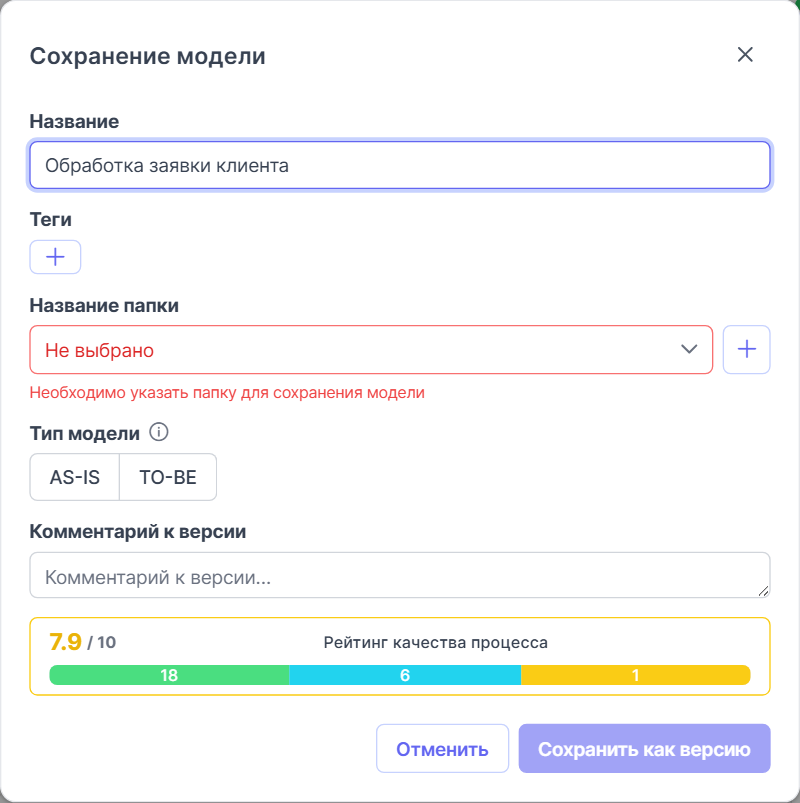

Чтобы сохранить версию, нажать кнопку с дискетой в панели инструментов. Откроется окно «Сохранение модели»:
- Название — название модели.
- Теги — метки для поиска и фильтрации моделей. Добавить — кнопка «+».
- Название папки — папка, в которой лежит модель. Поле обязательное: без папки модель не сохранится.
- Тип модели — AS-IS (как есть) или TO-BE (как будет). Если выбрать тип, появится поле «Связанный процесс» — модель противоположного типа, на которую можно будет переключаться одним нажатием.
- Комментарий к версии — что изменилось в этой версии. Комментарий сохраняется вместе с версией.
- Рейтинг качества процесса — оценка схемы на момент сохранения.
Нажать «Сохранить как версию».
Если модель чужая и редактировать её нельзя, кнопка называется «Сделать копию в свои процессы»: модель сохранится как новая в выбранную папку.
Поделиться моделью

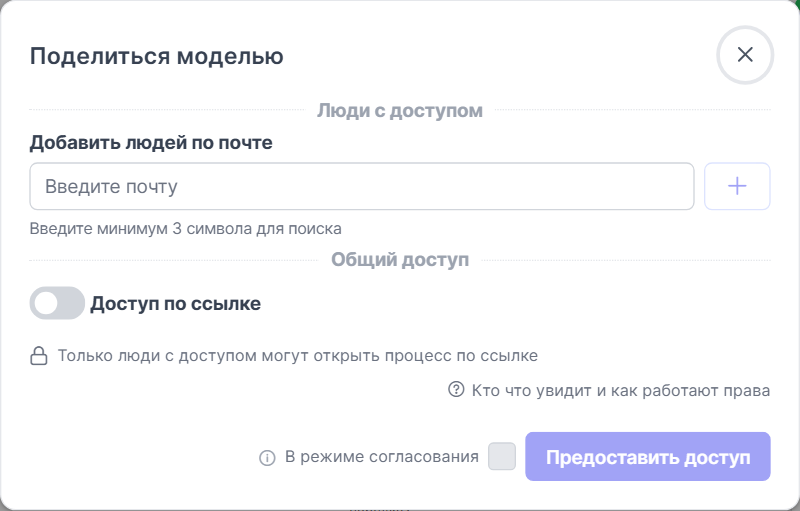

Нажать кнопку «Поделиться» в панели инструментов. Откроется окно «Поделиться моделью»:
- Добавить людей по почте — ввести почту человека, которому нужен доступ, и нажать «Предоставить доступ». Человек получит письмо со ссылкой на модель.
- Доступ по ссылке — включить переключатель, чтобы модель мог открыть любой, у кого есть ссылка, даже без учётной записи в Stormbpmn.
- В режиме согласования — отправить модель на согласование: получатель сможет согласовать или отклонить её, а модель перейдёт в статус «Согласование».
Подробнее — в статьях Как поделиться диаграммой и Лимиты доступов, гостей и ссылок.
Подменю «Ещё» (•••)

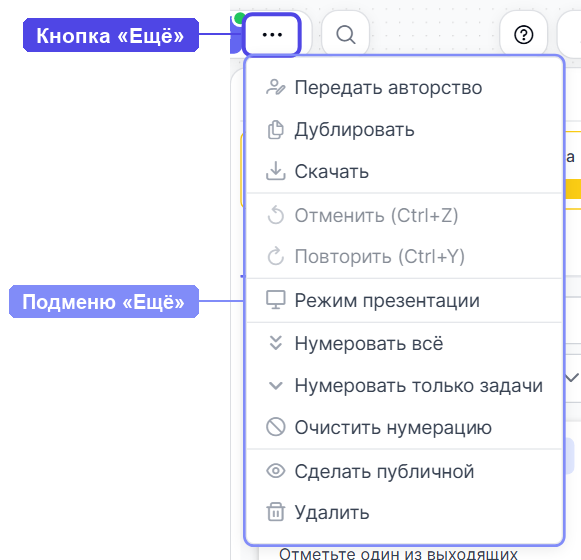

Нажать кнопку ••• справа в панели инструментов — раскроется подменю. Набор пунктов зависит от прав на модель: например, «Удалить» и «Сделать публичной» видит только тот, кому эти действия разрешены.
Передать авторство
Передать модель другому участнику команды: он станет её автором. Пункт виден автору модели и администратору команды.

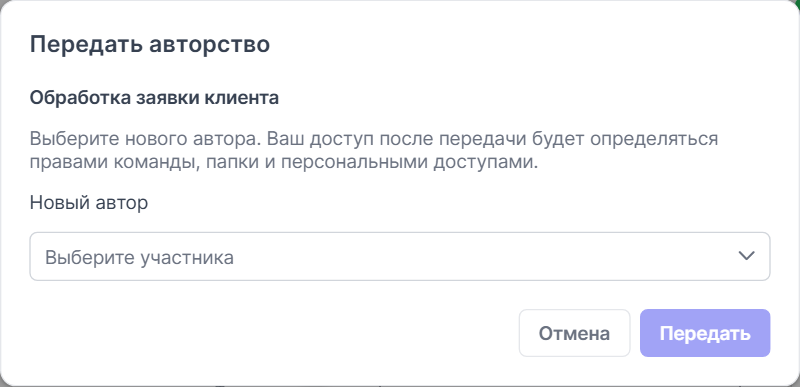

В окне выбрать нового автора в поле «Новый автор» и нажать «Передать». После передачи доступ бывшего автора к модели определяется правами команды, папки и персональными доступами.
Дублировать

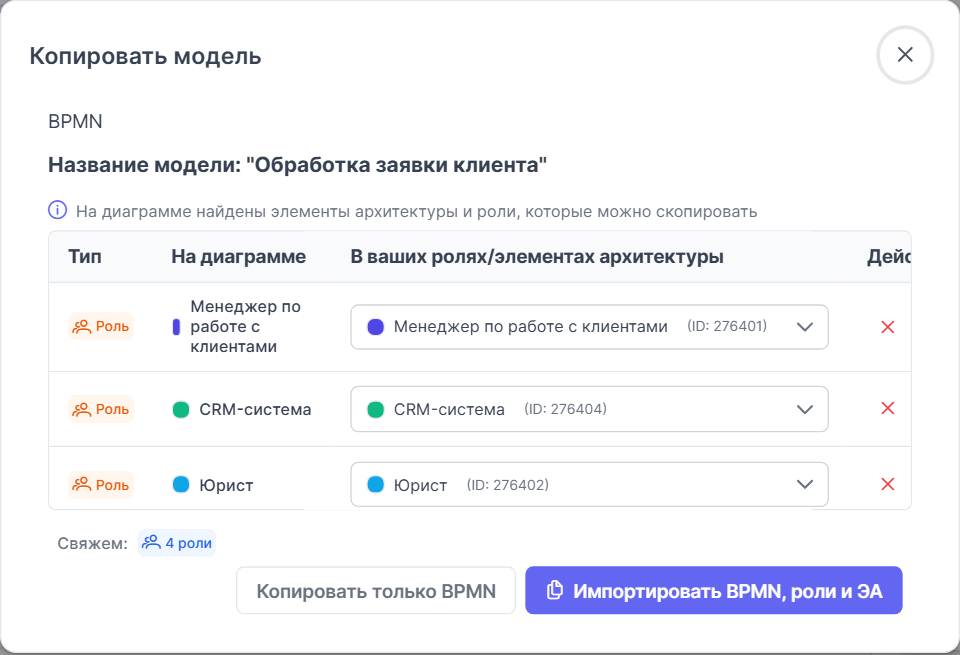

Создать копию модели. Откроется окно «Копировать модель»: в нём видны роли и элементы архитектуры, найденные на схеме, и то, с какими записями справочников команды они будут связаны.
- «Копировать только BPMN» — скопировать только схему, без ролей и элементов архитектуры.
- «Импортировать BPMN, роли и ЭА» — скопировать схему вместе с ролями и элементами архитектуры.
Подробнее — в статье Дублирование диаграммы, которой поделились.
Скачать

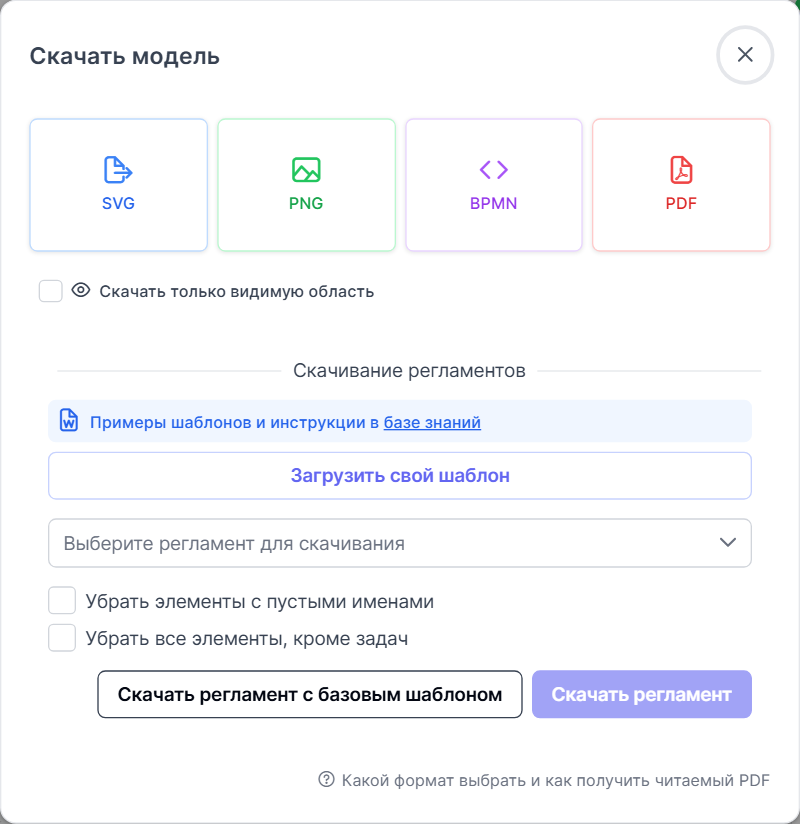

Открыть окно «Скачать модель»:
- SVG, PNG, BPMN, PDF — скачать схему картинкой, файлом BPMN (XML) или документом PDF.
- «Скачать только видимую область» — выгрузить только ту часть схемы, которая видна на экране (тариф Team и выше).
- Скачивание регламентов — выбрать шаблон и скачать регламент процесса в формате Word, либо скачать регламент с базовым шаблоном. Можно загрузить свой шаблон.
Подробнее о форматах — в статье Экспорт диаграмм — PDF, PNG, SVG, BPMN.
Отменить (Ctrl+Z) и Повторить (Ctrl+Y)
Отменить последнее изменение на схеме или вернуть отменённое. Пункты неактивны, если отменять или повторять нечего. В режиме только для чтения их нет.
Режим презентации
Показать схему на весь экран без панелей редактора — удобно для демонстрации на встрече. В режиме презентации сверху остаются кнопка выхода, название модели крупным шрифтом и поиск по элементам. Если модель можно редактировать, доступен и токен-симулятор.
Выйти из режима — кнопка с монитором слева вверху или клавиша Esc.
Нумеровать всё
Проставить номера перед названиями элементов: «1. Принять заявку», «2. Проверить документы» и так далее. Элементы нумеруются слева направо, а при одинаковом положении — сверху вниз. Элементы внутри подпроцесса получают вложенные номера: «3.1», «3.2».
Дорожки, объекты и хранилища данных, группы и текстовые аннотации не нумеруются. Подробнее — в статье Автонумерация.
Нумеровать только задачи
То же, что «Нумеровать всё», но номера получают только задачи, подпроцессы, вызовы процессов и пулы. События и шлюзы остаются без номеров.
Очистить нумерацию
Убрать номера из названий всех элементов. Сами названия при этом сохраняются.
Сделать публичной / Сделать приватной
Открыть модель для всех или, наоборот, скрыть её от всех, кроме автора. Пункт виден только автору модели. Подробнее — в статье Скрыть видимость диаграммы.
Удалить
Удалить модель. Свою модель может удалить автор, командную — администратор команды. Перед удалением появится окно подтверждения, после удаления откроется список процессов команды.
Пункты «Отменить», «Повторить» и три пункта нумерации есть только у того, кто может редактировать модель.

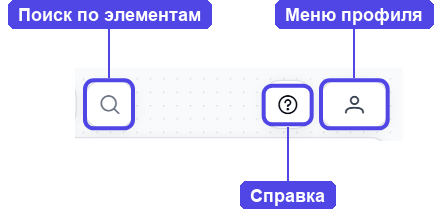

Правый блок
- Поиск (значок лупы) — найти элемент на схеме по названию. При наведении значок раскрывается в строку поиска.
- Справка (знак вопроса) — открыть справку по элементам управления редактора и горячим клавишам.
- Профиль — меню профиля пользователя. Подробнее — в статье Меню профиля.
- «Улучшить тариф» — кнопка видна на бесплатном тарифе: при наведении показывает, что даёт тариф Team.
Частые вопросы
В: В подменю «Ещё» нет пункта «Удалить» или «Передать авторство». Почему?
О: Пункты зависят от прав. «Передать авторство» видят автор модели и администратор команды, «Удалить» — автор модели или администратор команды для командной модели, «Сделать публичной» — только автор.
В: Пункты «Отменить» и «Повторить» серые. Это ошибка?
О: Нет. Пункты неактивны, пока на схеме нет изменений, которые можно отменить или повторить.
В: Как вернуть номера, если нумерация проставилась не так?
О: Выбрать в подменю «Ещё» пункт «Очистить нумерацию» — номера уберутся, названия останутся. Можно также отменить действие через Ctrl+Z.
В: Нужно ли сохранять модель после каждого изменения?
О: Нет, изменения сохраняются автоматически. Сохранять версию нужно, когда хочется зафиксировать важный этап, чтобы потом к нему вернуться или сравнить.
В: Не могу отредактировать схему, хотя доступ на редактирование есть. Почему?
О: Скорее всего, у модели статус «Согласование», «Готов» или «Архив» — в этих статусах схема открывается только для просмотра. Нужно сменить статус на «Новый» или «В работе».
В: Почему не сохраняется версия?
О: Проверить, что выбрана папка: поле «Название папки» обязательное. Если выбран тип модели, нужно также выбрать связанный процесс или снять тип.
