Как добавить элемент архитектуры на задачу и удалить его с задачи

V

Vova Shishkin

Обновлено Nov 16, 2026

Элементы архитектуры (ЭА) в Stormbpmn — это системы, документы, коммуникации и другие ресурсы, которые задействованы при выполнении задачи. Их привязывают к задачам диаграммы, чтобы показать, какие системы и документы участвуют в процессе. В этой статье — как добавить элемент архитектуры на задачу и как убрать его с задачи тремя способами. О том, что такое ЭА и как их создавать и настраивать, рассказано в статье «Элементы архитектуры».

Работа с элементами архитектуры доступна на платных тарифах TEAM, BUSINESS и Enterprise. Добавлять и убирать элементы может администратор команды или участник с правом редактирования диаграммы.

Способ 1. Через окно «Описание элемента»

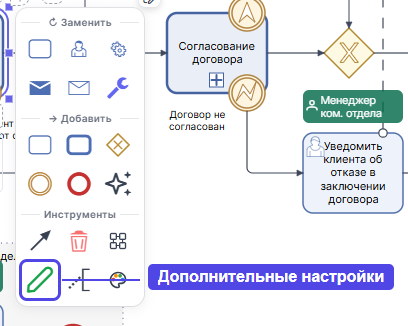

Открыть диаграмму и выделить нужную задачу. Рядом с задачей появится контекстное меню — в группе «Инструменты» нажать «Дополнительные настройки». Окно также открывается правым кликом по задаче.

Открыть «Дополнительные настройки» задачи

Откроется окно «Описание элемента» на вкладке «Роли и элементы архитектуры». Вокруг задачи расположены зоны по направлению связи: входящие и исходящие, входящие, исходящие, внутренние и без направления. Направление показывает, как элемент участвует в задаче: например, документ приходит на вход (входящие) или система получает результат (исходящие).

Чтобы добавить элемент:

  1. Нажать «+» у нужной зоны.
  2. Найти элемент по названию и выбрать его из списка. Если подходящего элемента ещё нет, нажать «Создать элемент архитектуры» внизу списка (подробнее о создании — в статье «Элементы архитектуры»).

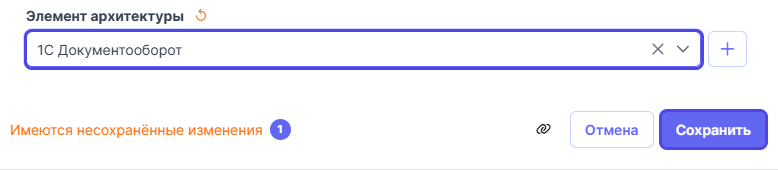

  3. Нажать «Сохранить» — элемент привяжется к задаче и отобразится оверлеем на схеме.

Выбрать элемент архитектуры для зоны «Исходящие»

В одну зону можно добавить несколько элементов. Направление уже добавленного элемента меняется перетаскиванием в другую зону или значком направления на самом элементе — подробнее в статье Меню подробностей (доп. настроек).

Чтобы убрать элемент с задачи, навести на него курсор и нажать «×», затем нажать «Сохранить».

Кнопки элемента архитектуры в окне «Описание элемента»

Способ 2. Через правую панель редактора

Выделить задачу и открыть в правой панели вкладку «Элементы архитектуры».

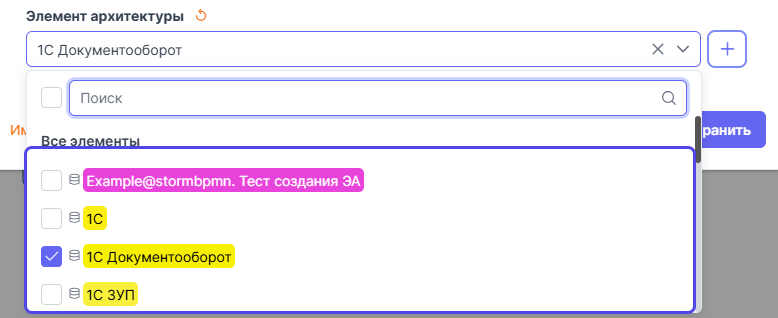

  • Чтобы добавить элемент, открыть список «Элемент архитектуры» и отметить нужные элементы. Новый элемент создаётся кнопкой «+» справа от списка.

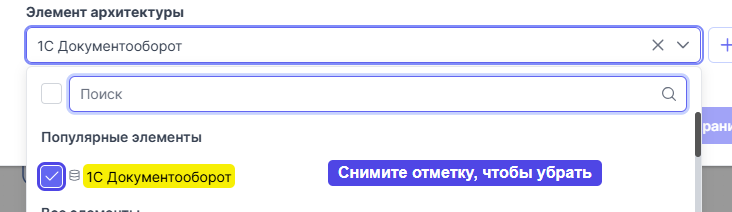

  • Под списком показаны привязанные элементы. Значок слева меняет направление, корзина справа убирает элемент с задачи.

Изменения применяются сразу, отдельно сохранять не нужно.

Вкладка «Элементы архитектуры» в правой панели редактора

Способ 3. Через оверлей под задачей

Навести курсор на задачу — под ней появится пустая пунктирная плашка со значками системы и документа. Нажать на неё и выбрать элемент из списка — он сразу привяжется к задаче.

Пустая плашка под задачей

Чтобы убрать элемент, навести курсор на его название под задачей и нажать «×». Элемент сразу убирается с задачи.

Убрать элемент кнопкой «×» на оверлее

Убрать с задачи — не то же самое, что удалить из справочника

Когда элемент убирают с задачи, разрывается только связь с этой задачей. Сам элемент остаётся в справочнике команды и в других задачах, где он используется. Полностью удалить элемент можно только в справочнике элементов и только если он нигде не используется на диаграммах (см. статью «Элементы архитектуры»).

Частые вопросы

Вопрос: Можно ли добавить на одну задачу несколько элементов архитектуры?

Ответ: Да. В каждую зону окна «Описание элемента» можно добавить несколько элементов, а в правой панели — отметить несколько элементов в списке.

Вопрос: Почему я не вижу зон или списка «Элемент архитектуры»?

Ответ: Работа с элементами архитектуры доступна на платных тарифах TEAM, BUSINESS и Enterprise. Также нужны права на редактирование диаграммы.

Вопрос: Увидят ли изменения другие участники?

Ответ: Да, после сохранения изменения видны всем, у кого есть доступ к диаграмме.
