Левое меню (палитра) — вертикальная панель у левого края редактора BPMN. В ней инструменты для работы с холстом и основные элементы BPMN, из которых собирается модель процесса.

Что есть в левом меню

Сверху — кнопка сворачивания и инструменты, ниже — элементы BPMN. Название каждой кнопки появляется в подсказке при наведении.

Левое меню редактора BPMN

  • «Свернуть левое меню» — см. раздел ниже.

Инструменты:

  • «Рука» — перемещать холст мышью, не задевая элементы.
  • «Лассо» — обвести рамкой несколько элементов, чтобы выделить их разом и, например, перенести или удалить.
  • «Управление пространством» — раздвинуть или сдвинуть элементы: провести линию по холсту и потянуть, всё по одну сторону от линии сдвинется. Удобно, когда нужно освободить место для новой задачи.
  • «Глобальное соединение» — провести поток управления стрелкой от одного элемента к другому.

Элементы BPMN:

  • «Начальное событие» — с чего начинается процесс.
  • «Промежуточное/граничное событие» — что происходит в ходе процесса: ожидание, сообщение, таймер. Чтобы сделать событие граничным, положить его на границу задачи.
  • «Конечное событие» — чем процесс заканчивается.
  • «Развилка» (шлюз) — ветвление и слияние потоков.
  • «Задача» — шаг процесса, который кто-то выполняет.
  • «Развернутый подпроцесс» — группа шагов внутри одной рамки.
  • «Объект данных» — документ, который создаётся или используется в процессе.
  • «Хранилище данных» — база данных или информационная система.
  • «Пул/участник» — рамка процесса или внешнего участника; внутри пула можно добавить дорожки для ролей.
  • «Группа» — пунктирная рамка, чтобы визуально объединить связанные шаги.

Как добавить элемент из левого меню

  1. Нажать на значок элемента в левом меню.
  2. Щёлкнуть по холсту в нужном месте — элемент появится там. Также элемент можно перетащить на холст мышью.
  3. Соединить новый элемент с остальными: инструментом «Глобальное соединение» из левого меню или через контекстное меню элемента.

Быстрее всего достраивать процесс через контекстное меню: выделить элемент и в группе «Добавить» выбрать следующий — он сразу встанет рядом и соединится стрелкой. Левое меню удобно, когда элемент нужно поставить в произвольное место схемы.

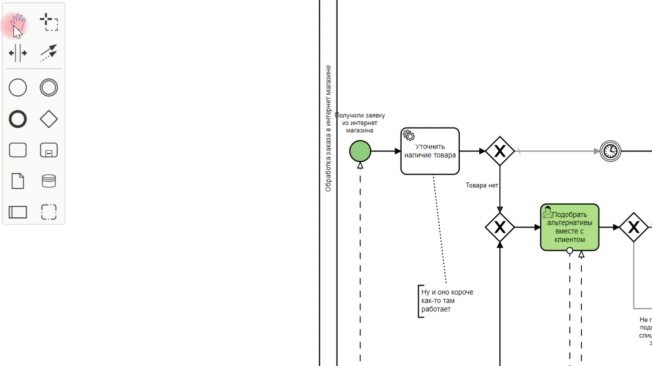

Как работают инструменты левого меню, показано на видео.

Видео снято в предыдущей версии интерфейса.


Как свернуть левое меню

Чтобы освободить место на холсте, нажать стрелку «‹» вверху левого меню. Панель скроется, останется только кнопка «›» — по ней меню разворачивается обратно.

Свёрнутое левое меню

В левом меню не все элементы — где остальные

В левом меню только базовые элементы. Все разновидности — пользовательская задача, отправка сообщения, параллельный шлюз, таймер, сообщение, ошибка и другие — выбираются через смену типа элемента:

  1. Добавить базовый элемент из левого меню, например задачу или шлюз, и выделить его.
  2. В контекстном меню рядом с элементом, в группе «Заменить», выбрать один из частых типов. Чтобы увидеть все типы, нажать гаечный ключ «Изменить элемент».
  3. В окне «Изменить элемент» выбрать нужный тип в списке. Есть поиск по названию.

Смена типа элемента: группа «Заменить» и окно «Изменить элемент»

Список предлагает только те типы, которые допустимы по нотации BPMN для этого элемента: сервис защищает от ошибок моделирования.

Как ограничить набор элементов для команды

Если в компании принято соглашение о моделировании и часть элементов BPMN использовать не нужно, их можно отключить для всей команды. Отключённые элементы пропадут из левого меню, контекстного меню и списка смены типа.

  1. Открыть «Настройки» (шестерёнка внизу левой панели приложения) → «Общие настройки».
  2. Найти блок «Доступные элементы BPMN». Элементы в нём разбиты на группы: задачи, шлюзы, стартовые, промежуточные и завершающие события, данные, организация.
  3. Щелчком по плитке отключить элемент, повторным щелчком — включить обратно.
  4. Нажать «Сохранить» внизу блока.

Базовые элементы — старт, финиш, задача и исключающий шлюз — отключить нельзя: они доступны всегда.

Блок «Доступные элементы BPMN» в общих настройках

Как изучить BPMN

Чтобы понимать, в какие элементы можно превратить значки, нужно разбираться в нотации BPMN. Материалы для изучения на сайте Stormbpmn:

Видео с примером создания диаграммы

Видео снято в предыдущей версии интерфейса.

Если видео недоступно, его дубль можно посмотреть в ВК-видео:
https://vkvideo.ru/video-227313390_456239224

Частые вопросы

Вопрос: В левом меню нет нужного элемента, например пользовательской задачи или таймера. Его нет в системе?

Ответ: Есть. Добавить базовый элемент из левого меню, выделить его и сменить тип: в группе «Заменить» контекстного меню или через гаечный ключ «Изменить элемент».

Вопрос: Пропали некоторые элементы и типы, которые раньше были.

Ответ: Вероятно, их отключили в настройках команды — блок «Доступные элементы BPMN» в общих настройках. Нужно обратиться к администратору команды.

Вопрос: Пропало левое меню.

Ответ: Скорее всего, оно свёрнуто. Нажать стрелку «›» у левого края редактора.
