Cвязь между AS-IS и TO-BE

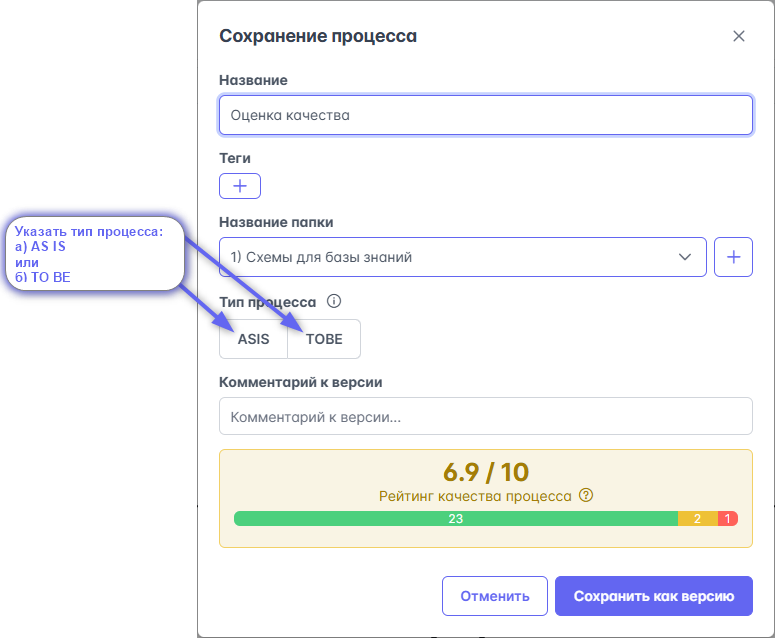

Для установления связи в меню сохранения установить тип процесса и связанный процесс:
imaget

Совет

Советуем для начала хорошенько проработать модель AS-IS, тогда её можно будет дублировать и на базе дубля сделать TO-BE. Также это сделает возможным автоматическое сравнение схем (когда оно будет готово).

Связь процессов

Бизнес-процессы редко работают в одиночку. В целях декомпозиции и управляемости их часто разделяют на разные процессы, которые даже могут описываться разными людьми, департаментами, компаниями.

Система поддерживает возможность связи процессов друг с другом с целью удобной навигации и построения графов связности.

Связь через вызов переиспользуемого подпроцесса (Call activity)

Установить связь Call activity с диаграммой его "раскрытия" возможно двумя способами:

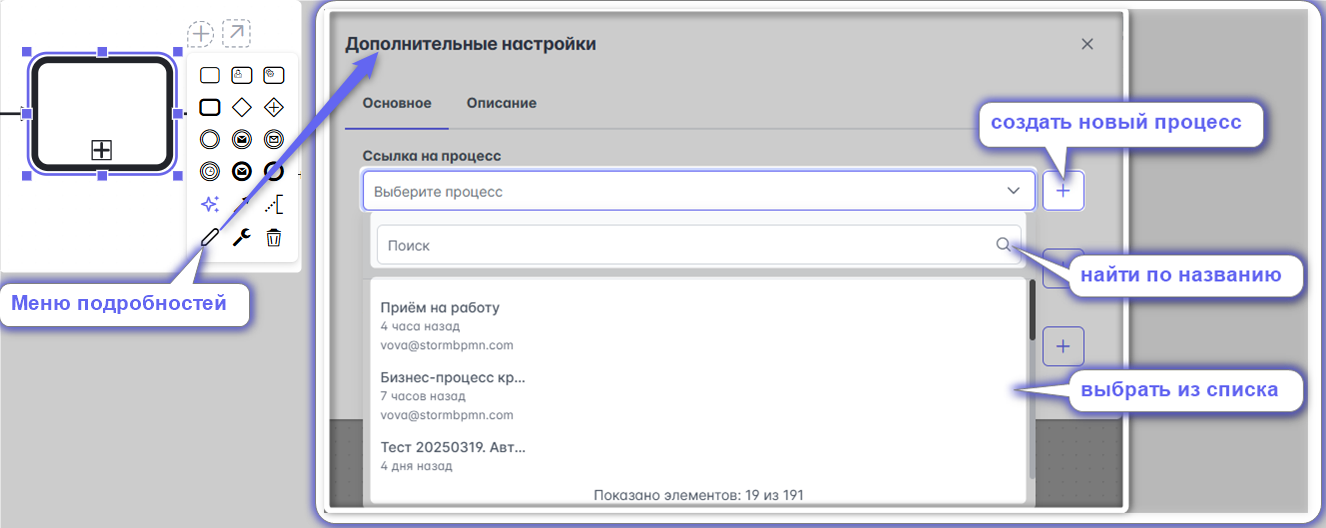

в меню подробностей: создать, найти или выбрать из списка соответствующую связанную диаграмму процесса:

imaget

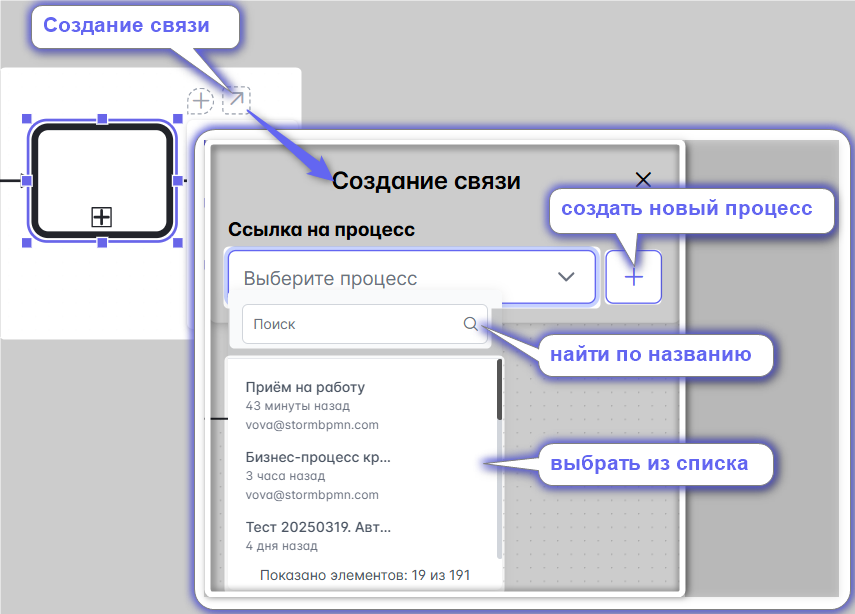

с помощью призрачного оверлея "Создание связи:"

imaget

Видео с примером

Если видеоролик недоступен, откройте его в ВК-видео: https://vkvideo.ru/video-227313390_456239213

Связь для свернутого пула (Empty pool)

Для свернутого пула (Empty pool) создание связи аналогично

Видео с примером

Если видеоролик недоступен, откройте его в ВК-видео: https://vkvideo.ru/video-227313390_456239212

Связь через отправку, получение сообщения

Link Message Throw Event (Task), Message Catch Event (Task)

Напоминаем

Отправку сообщения можно обозначать как событием (Message Throw Event), так и задачей (Message Throw Task). Аналогично и получение сообщения может быть как событием (Message Catch Event), так и задачей (Message Catch Task).
При этом, допустимо показать отправку событием, получение - задачей и наоборот, отправку - задачей, получение - событием

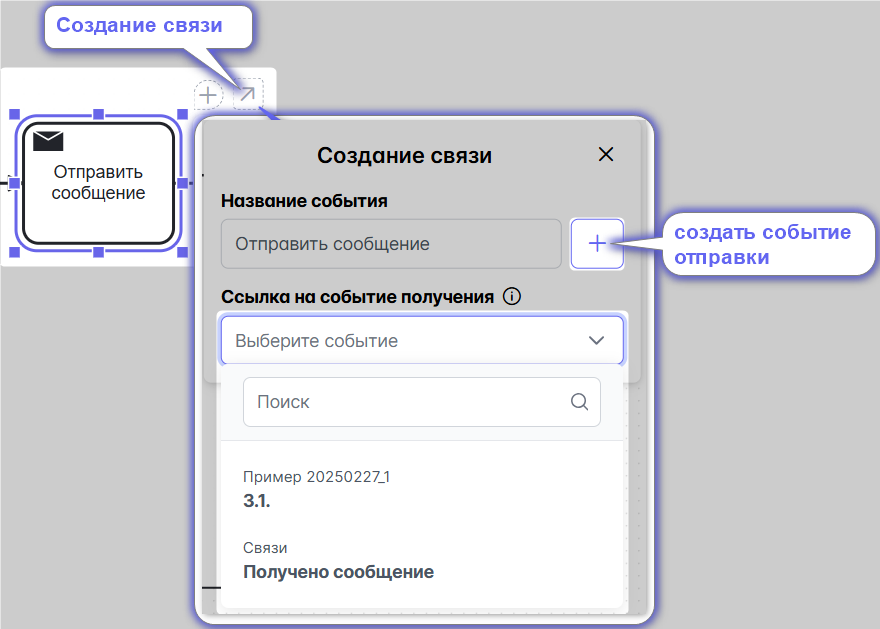

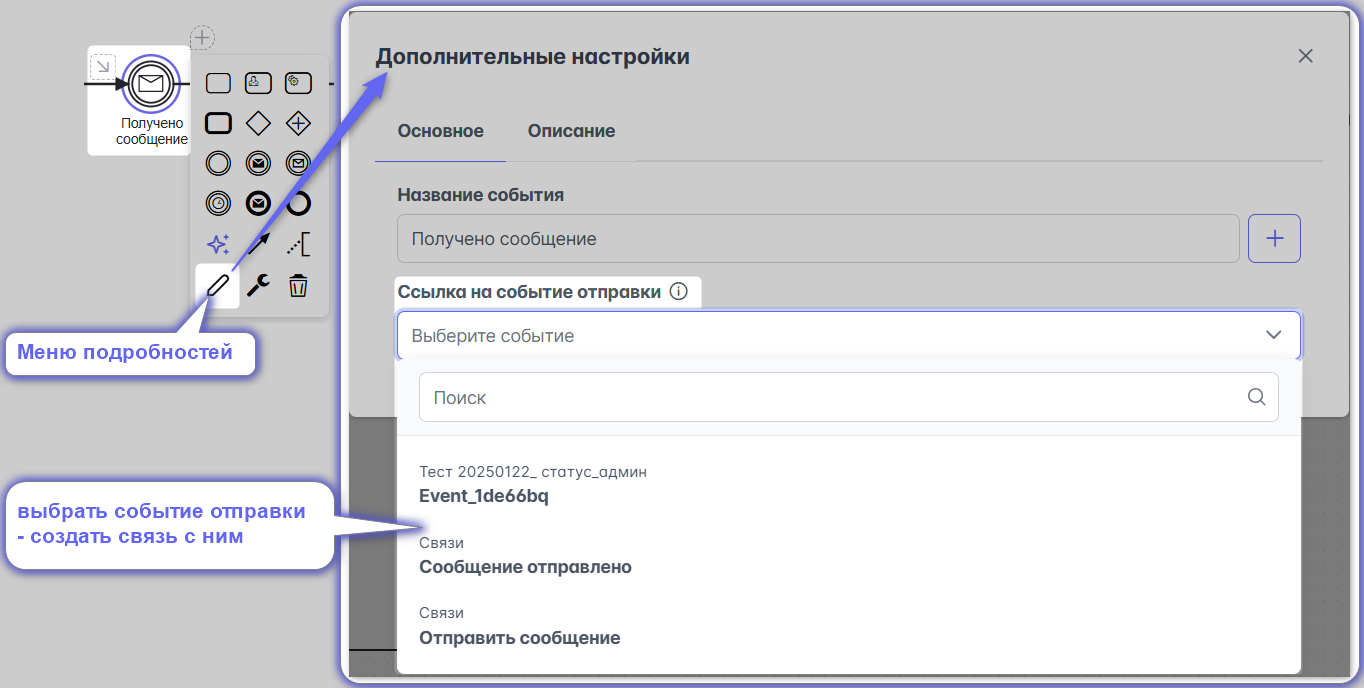

Для установления связи между отправкой сообщения (Message Throw Event/Task) и его получением (Message Catch Event/Task) необходимо сперва создать одно из событий: отправки или получения.

Например, создать сперва отправку сообщения в меню подробностей

imaget
